MOQ: | 1 |
Prijs: | Customized |
Standaardverpakking: | multiplex |
Leveringstermijn: | 60 dagen |
Betalingswijze: | L/C, T/T, Western Union, MoneyGram |
Toeleveringskapaciteit: | 1 set per maand |
EN 50147 Elektromagnetische afgeschermde ruimte Krachtige afschermingseffectiviteit EMC-testapparatuur
Normen & clausules:
EN50147 "Krachtige afschermingseffectiviteit van de meetmethode"
CISPR17 "passieve radio-interferentiefilter en onderdrukkingselementonderdrukkingseigenschappen van de meetmethode"
CISPR25 "Radiostoringskenmerken van voertuigen, boten en verbrandingsmotoren Beperkingen en meetmethoden voor de bescherming van ontvangers van voertuigen"
ISO11452-4 "Wegvoertuigen met smalband uitgezonden elektromagnetische energie elektronische interferentie componenten testmethode BCI grote stroominjectiemethode"
GB / T 50719-2011 "Technische specificaties voor elektromagnetische afschermingsruimtes"
GB / T 12190 "Elektromagnetische afschermingseffectwerking van de meetmethode"
Monsters en Beperkingen:

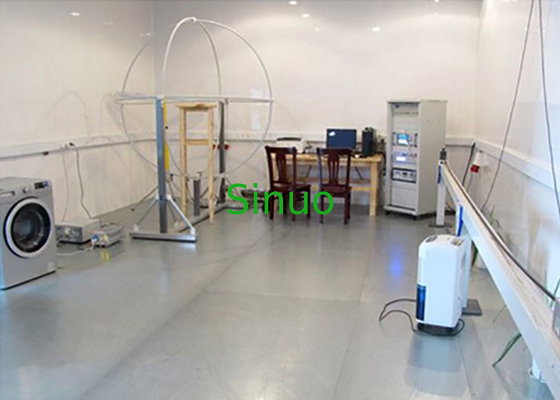

De elektromagnetische afschermingsruimte wordt gebruikt om de elektromagnetische omgeving binnen en buiten te isoleren om de normale werking van elektronische en elektrische apparatuur binnenshuis te garanderen. Hoofdzakelijk gebruikt voor geleide emissietest, geleide immuniteitstest, EMI discontinue interferentietest, enz.
Toepassing:
Elektrische apparaten en elektronische apparaten, inclusief elektronische systemen in de auto, genereren op het werk een bepaalde hoeveelheid elektromagnetische golven die de omliggende apparatuur kunnen storen of kunnen worden ontvangen door gespecialiseerde apparatuur.
De elektromagnetische afschermingsruimte wordt gebruikt om de elektromagnetische omgeving binnen en buiten te isoleren, wat kan voorkomen dat externe elektromagnetische interferentie de ruimte binnendringt om de test te beïnvloeden, en kan de elektromagnetische lekkage van hoogfrequente hoogfrequentapparatuur binnenshuis beperken om de invloed te voorkomen om mensen en apparatuur rond. Het is de ideale locatie voor EMC-tests.
Test principe:
Elektromagnetische afschermingsruimte wordt voornamelijk gebruikt voor de elektronische test van de elektronische geleidingemissie in de auto, de transiënt uitgevoerde immuniteitstest, de bulk-stroominjectiemethode (BCI) -test, de stripline-methode test, enz.
Structuur:
Voeding: 380V ± 10% 50 / 60Hz
Omgevingstemperatuur: 5 ° C ~ +40 ° C, er mag geen hoge concentratie stof, corrosief gas, ontvlambare en explosieve voorwerpen zijn
Typische toepassing:
Typische applicatie | Geleide emissietest (CE) |
Discontinuous Interference Test (KLIK) | |
Geleide immuniteitstest (CS) | |
RF Disturbance Power Test (RFP) | |
Tricyclische antennestralingstest (MFI) | |
Inductieve stroomdichtheidstest (EMF) | |
Harmonische stromen, spanningsschommelingen en flikkering (Harmonic & Flicker) |
Veldbron | Frequentie (MHz) | Afschermingseffectiviteit (dB) |
Magnetisch veld | 0,014 | ≧ 70 |
Magnetisch veld / elektrisch veld | 0.1 | ≧ 90 |
Magnetisch veld / elektrisch veld | 1 | ≧ 100 |
Elektrisch veld | 100 | ≧ 110 |
Elektrisch veld | 450 | ≧ 110 |
Elektrisch veld | 950 | ≧ 100 |
Elektrisch veld | 3000 | ≧ 100 |
Elektrisch veld | 18000 | ≧ 100 |
