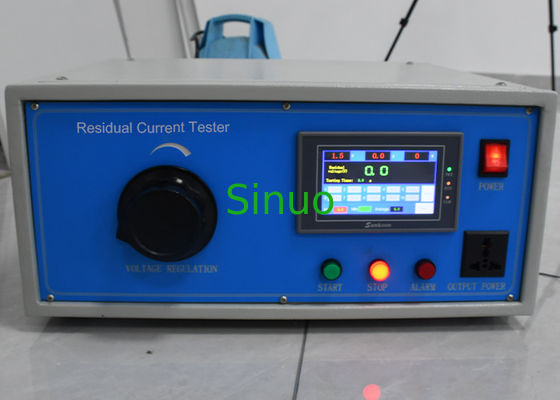

IEC 61009-1 Residuele stroombeschermer
| Applied Standards: | IEC61009-1,IEC60898-1,IEC61008-1 | Current Voltage Accuracy: | Klasse 1; C: 0,1 mA; V: 0,1 V |
| Power Consumption: | Maximaal 1500W | Current Output Range: | AC: 5~2000mA |
| Timing Accuracy: | 5ms, resolutie 1ms | Output Voltage: | Wisselstroom 3PH 10~415V |
| High Light: | Echovrije EMC Testkamer,CISPR25 EMC Testkamer,Automobielesa EMC Testkamer |
||
IEC 61009-1 Residuele stroombeschermer
Systemoverzicht:
De testapparatuur voldoet aan de standaardvoorschriften van IEC 61009-1:2012, IEC 60898-1:2015, IEC 61008-1:2010, enz.
Het wordt gebruikt voor de automatische verificatie van de werking van kleine lekkage-sluiters en voor de verificatie van de veiligheidsprestaties van sluiters.Het instrument gebruikt de ARM-7 hogesnelheidsprocessor als kern., uitgerust met een hogesnelheid A/D-omvormer met werkelijke effectieve waarde, een DSS-sinusoïdale signaalgenerator en een vermogenversterker met nettracking, geeft het instrument automatisch stroom,en kan actiestroom uitvoeren, actietijd enz. testproject.
Kenmerken:
- 24-bits hoge snelheid en hoge precisie ware RMS AD-conversie, nauwkeurige bemonstering van werkstroom en spanning
¢ Hoogsnelheidsprocessor voor nauwkeurig monsteren van de actietijd
¢ Ondersteuning van het standaard Modbus-RTU-communicatieprotocol
¢ Ondersteuning van snelle selectie van de werkstroom voor conventionele producten en afzonderlijke instelling van de werkstroom voor niet-conventionele producten
- 32-bits ingebedde processor, hoge snelheid verwerking van een grote hoeveelheid communicatie data
RS232/485 full-rate asynchrone seriële communicatie-interface, maximale baudrate 115200bps
- Isolatiebescherming voor in- en uitgangssignalen, veilig werk
¢ Ontwerp van WDT, de software- en hardwarewaakhond, om de stabiliteit van het systeem te waarborgen
De configuratieparameters worden opgeslagen in het flashgeheugen, dat niet verloren gaat wanneer de stroom is uitgeschakeld en permanent wordt opgeslagen.
¢ anti-jamming ontwerp van software en hardware, kan zich aanpassen aan gelegenheden met een harde elektromagnetische omgeving
Technische parameters:
| Model | SN2502 |
| Detectieplatform | Het apparaat is uitgerust met een set van driefasige lekbeschermingssluiters met testinterface.en het detectiestation kan onafhankelijk worden getest. |
| Werkkrachtverbruik | Maximaal 500 W |
| Stroomspanningsnauwkeurigheid | Klasse 1; stroomresolutie 0,1 mA; spanningsresolutie 0,1 V |
| Stroomuitgangsbereik | AC:5~2000mA |
| Uitgangsspanning | 0 ~ 250 V |
| Tijdnauwkeurigheid | 5mS, resolutie 1mS |
| Selectie van de fase van type A | 0 graden (2000mA), 90 graden (2000mA), 135 graden (30mA) |
| Indicator | De schakelaar van het apparaat maakt gebruik van een zelfvergrendelende schakelaar met een indicatorlamp en het licht op de schakelaar gaat aan wanneer de schakelaar wordt ingeschakeld.Er is een lopende indicator licht op het apparatuurpaneel, en het indicatorlicht is aan wanneer de apparatuur draait |
| Afmeting | 430 mm × 370 mm × 280 mm |
| Gewicht | Ongeveer 30 kg. |
