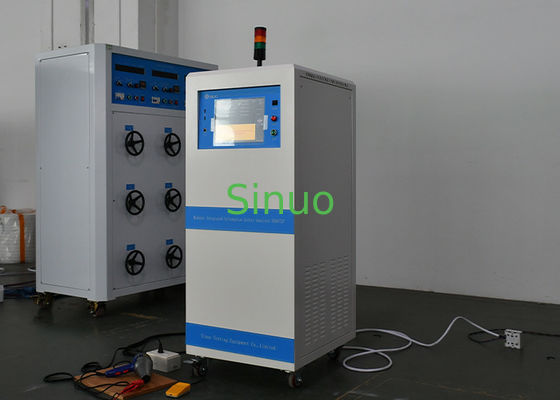

IEC 60898-1 MCCB Modulaire intelligente veiligheidstester voor dielectrische eigenschappen
| Applied Standard: | IEC60898-1:2015 | Applied Clause: | Clausule 9.7 |
| AC Output Voltage Range: | 100 ~ 5000V | IR Output Voltage Range: | 200 ̊2500V |
| DC Output Voltage Range: | 200～6000V | GR Output Voltage Range: | 1.0032.00A |
| High Light: | emc proefsystemen,de elektromagnetische testende diensten |
||
IEC60898-1 MCCB dielectrische eigenschappen Modulaire intelligente veiligheidstester
Normen en bepalingen:
Deze tester voldoet aan de eisen van talrijke normen, waaronder maar niet beperkt tot IEC 61009-1:2012 en IEC 60898-1:2015 clausule 9.7.
Metzeven uitgebreide functiesAC-standspanning, DC-standspanning, isolatieweerstand, aarding, lekstroom, vermogen en laagspanningsstarttestingdit geavanceerde platform biedtall-in-one-veiligheidsonderzoek mogelijkheden.
Met zijnwereldwijd geavanceerde modulaire architectuurHet systeem integreert conformiteitscontroles met intelligent informatiebeheer.verzameling, opslag, analyse en overdracht van gegevens, biedt eengeavanceerde oplossingvoor slimme, verbonden productieomgevingen ende optimale keuze voor intelligente fabriekstests.
Technische parameters:
| Model | Proefproject | Functie | Precisiteit | ||||||||
| ACW | DCW | IR | GB | LC | PWR | STR | O/S | Variabele frequentievoeding | transformator | 1% | |
| SN6872F | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
■ onafhankelijk ontwikkeld testsysteemsoftwareontworpen om de intelligente testvereisten volledig te ondersteunen.
■Lokale opslag van testgegevensmet naadloze verbinding met het MES en andere informatiebeheersystemen.
■Hoog nauwkeurige metingen: de belangrijkste testpunten met een nauwkeurigheid van 1%, de vermogenstests met een nauwkeurigheid van 0,2%.
■Meerdere communicatie-interfacesinclusief WiFi, Ethernet, USB, RS232, RS485 en CAN voor veelzijdige connectiviteit.
■Parallelle tests:Tegenstandspanning, isolatie en aardingstests kunnen tegelijkertijd worden uitgevoerd, waardoor de totale testtijd aanzienlijk wordt verkort en de efficiëntie wordt verbeterd.
■Fout zelfdiagnose:Het systeem toont de oorzaken van storingen, ondersteunt upgrades op afstand en heeft een modulair ontwerp om snel probleemoplossing en probleemoplossing mogelijk te maken.
■Op afstand upgraden:Software kan op afstand worden geüpgraded om problemen op te lossen en aangepaste updates te implementeren zonder interventie ter plaatse.
■Snel ontladen:De gepatenteerde snelle ontladingstechnologie ontlaadt het geteste object binnen 50 ms, waardoor de veiligheid en efficiëntie worden verbeterd.
■Hoogspanningsbescherming (GFI):In geval van contact met personeel met een hoge spanning wordt de hoge spanning automatisch afgesloten.het voorkomen van elektrische schokken en het waarborgen van de veiligheid van de gebruiker.
■Wifi verbinding:Ondersteunt verbinding met draadloze netwerken en mobiele hotspots, waardoor netwerkcommunicatie, externe diagnostiek, externe upgrades en andere online functies mogelijk zijn.
■Ingebouwde stroomvoorziening:Een geïntegreerde frequentieomrekeningsstroomvoorziening levert realtime uitgang van spanning en frequentie zoals vereist, met een ingebouwde capaciteit van 6 KVA (aanpasbaar voor hogere energiebehoeften).
■Arc detectie:Het detecteert abnormale stroomcircuits in het geteste object om blootgestelde kortsluitingsdefecten effectief te identificeren.
■Barcode scannen:Ondersteunt barcode-gericht teststarten, batch-tests en gegevensverbinding tussen barcode en testresultaten, waardoor gegevensbeheer en -analyse worden vereenvoudigd.
■Gegevensbeheer:Grafische weergave van statistische gegevens in realtime vergemakkelijkt analyse en beheer.
| Nominale output | 5KV/100mA, kortsluitstroom> 200mA |
| De uitgangsspanning | 100 ~ 5000V |
| Genauigheid van de uitgangsspanning | ± ((1% × ingestelde waarde + 2 woorden) |
| Spanningsresolutie | 1V |
| Uitgangsfrequentie | 50/60Hz |
| Frequentie nauwkeurigheid | ± 0,1 Hz |
| Outputcorrectie | ± ((1% × ingestelde waarde + 2 woorden) |
| Huidige bovengrens | 00,00 tot en met 100,00 mA |
| De huidige ondergrens | 0.000 tot en met 9.999 mA |
| Stroommetingsbereik | 0.00 ~ 100.0 mA |
| De huidige meetresolutie | 0.001/0.01mA |
| Stroommetingsnauwkeurigheid | ±(1% × leeswaarde +5 woorden) |
| Langzame stijging | 0-999.9s |
| Langzamer gaan. | 0.1-999.9s |
| Testtijd | 0,0.3-999.9s |
| Tijdresolutie | 0.1s |
| Tijdnauwkeurigheid | ±(0,2% x ingestelde waarde +1 woord) |
| Arc detectie | 0 tot 9 |
| Huidige compensatiereeks | 0.000-20.00mA |
| Nominale output | 6KV/10mA |
| De uitgangsspanning | 200 ‰ 6000V |
| Genauigheid van de uitgangsspanning | ± ((1% × ingestelde waarde + 2 woorden) |
| De uitgangsgolf | < 2% |
| Huidige bovengrens | 0.00 tot en met 10.00mA |
| De huidige ondergrens | 0.000 tot en met 9.999 mA |
| Stroommetingsbereik | 0.00 ~ 10.0 mA |
| De huidige meetresolutie | 0.001/0.01mA |
| Stroommetingsnauwkeurigheid | ±(1% × leeswaarde +5 woorden) |
| Langzame stijging | 0-999.9s |
| Langzamer gaan. | 0.1-999.9s |
| Testtijd | 0,0.3-999.9s |
| Tijdresolutie | 0.1s |
| Tijdnauwkeurigheid | ±(0,2% x ingestelde waarde +1 woord) |
| Arc detectie | 0 tot 9 |
| Huidige compensatiereeks | 0.000-5.000 mA |
| Tijd voor de ontlading | 100 ms |
| Nominale output | 2500V/50GΩ | |
| De uitgangsspanning | 200 ̊2500V | |
| Spanningsresolutie | 1V | |
| Genauigheid van de uitgangsspanning | ± ((1% × ingestelde waarde + 2 woorden) | |
| Ripple-coëfficiënt | ≤ 2% | |
| Vermogen meetbereik | 0.00 tot en met 10.00mA | |
| Resolutie van de weerstandsmeting | 0.000 tot en met 9.999 mA | |
| Meetsnelheid |
1.000MΩ~999,9MΩ Uitgang 200-500V |
±(7% × leeswaarde +3 woorden) |
|
1.000MΩ~999,9MΩ Uitgang 501-2500V |
± ((5% × leeswaarde + 3 woorden) | |
|
1.00GΩ~10.00GΩ Uitgang 501-2500V |
±(7% × leeswaarde +3 woorden) | |
|
10.00GΩ~50.00GΩ Uitgang 1000-2500V |
±(15% × leeswaarde +3 woorden) | |
| Langzame stijging | 0-999.9s | |
| Langzamer gaan. | 0.1-999.9s | |
| Testtijd | 0,0.3-999.9s | |
| Tijdresolutie | 0.1s | |
| Tijdnauwkeurigheid | ±(0,2% x ingestelde waarde +1 woord) | |
| Tijd voor de ontlading | < 100 ms | |
| Nominale output | 32A/600mΩ | |
| De uitgangsspanning | 1.0032.00A | |
| Spanningsresolutie | 0.01A | |
| Genauigheid van de uitgangsspanning | ±(1% × ingestelde waarde +3 woorden) | |
| Huidige schommelingen | ≤ 0,4% x Instelling/min | |
| De uitgangsspanning | 3.00-8.00V wisselstroom | |
| De resolutie van de | 0.1V | |
| De uitgangsfrequentie | 50 Hz/60 Hz | |
| Frequentie nauwkeurigheid | ± 0,1 Hz | |
| Instelling van de bovenste/laagste weerstand | 0.1-600mΩ | |
| Weerstandsbereik | 0.1-600mΩ | 1.00 ¥10.00A |
|
0.1 de Rm Ω R=(6400/ instelbare stroomwaarde) m ω |
10.10·64.00A | |
| Resolutie van de weerstandsmeting | 0.1/1mΩ | |
| Naleving van de voorschriften van punt 6.2.3 | ±(1% × leeswaarde +3 woorden) | |
| Spanningsmetingsbereik | 0.00-6.40V wisselstroom | |
| Resolutie van de spanningsmeting | 0.01V | |
| Naast de in punt 6.2.4.1 bedoelde parameters moet ook de volgende parameters worden gebruikt: | ±(1% × leeswaarde +3 woorden) | |
| Compensatie van weerstand | 0-100mΩ | |
| De test van de tijd | 0,0.3-999.9s | |
| Tijdelijke resolutie | 0.1s | |
| Tijdnauwkeurigheid | ± 0,2% × leeswaarde + 3 woorden | |
| Inrichting van de proefsonde | Ground contact current: G-L, G-N, AUTO (G-L, G-N) | |
| Contactstroom naar het oppervlak: PH-L, PH-PL | ||
| 7 soorten menselijk lichaam simulatie circuits (MD) zijn standaard (optioneel aangepast menselijk lichaam netwerk) | M.D. A. |
GB12113/IEC60990, GB4706.1/IEC60335-1 GB7000.1/IEC60598-1,GB4943.1/IEC60950-1 GB8898.1/IEC60065 |
| MD B. | UL1563 | |
| MD C. | GB4943.1/IEC60950-1 | |
| M.D. D. |
UL544P
|
|
| M.D. E. | UL544NP/UL484/UL923/ UL1029/UL471/UL867/UL697 | |
| M.D. F. |
GB12113/IEC60990 GB7000.1/IEC60598-1 |
|
| M.D. G. | GB4943.1/IEC60950-1 | |
|
Testvoeding
|
Polariteitsschakelaar: aan, uit, automatisch | |
| Gegronde en ongegronde omzetting: aan of uit | ||
| De overgang tussen de normale aansluitingstoestand en de niet-aansluitingstoestand van de neutrale lijn van de testvoeding: AAN, UIT | ||
| Uitgangsspanning | Eenfasig, vereist een externe isolatie-transformator of een variabele frequentie-voeding; levert de voor de test vereiste spanning en frequentie. | |
| Instelling van de bovengrens van de testspanning | 0.0V~300.0V wisselstroom | |
| Instelling van de ondergrens van de testspanning |
0.0V~300.0V wisselstroom
|
|
| Resolutie van de testspanning |
0.1V; 45 Hz ~ 65 Hz |
|
| Testspanningsbereik | 0.0V~300.0V,45Hz~65Hz | |
| Resolutie van de testspanning | 0.1V,45Hz~65Hz | |
| De testspanningsmetingsnauwkeurigheid | 20.0V~300.0V: ±(2%×leeswaarde + 3 cijfers) | |
| belastingstroom | 20A | |
| Bescherming tegen overstromingen | RMS-stroom en reactietijd: 25A<3s | |
| Piekstroom en reactietijd: 70A<10 ms | ||
| Tochtstroommeting bovengrens (effectieve waarde) | 0.0mA 20 000mA | |
| Onderste limiet van de aanraakstroommeting (RMS) | 0.0mA 20 000mA | |
| Aanraakstroommetingsresolutie (RMS) | 0.001mA | |
| Tochstroommeting fout (RMS) | Airconditioning | ± ((1% × leeswaarde + 3 cijfers) |
|
15 Hz≤f≤ 100 kHz |
± ((1% × leeswaarde + 3 cijfers) | |
|
100 kHz < f ≤ 1000 kHz
|
±(2% × leeswaarde + 3 cijfers) | |
| Aanrakingstroomcompensatiebereik | 0.000~1.000mA; automatische meting; kan worden ingeschakeld of uitgeschakeld | |
| testtijd | 0; (1 ~ 999,9); 0 is oneindig | |
| Testtijdresolutie | 0.1s | |
| testnauwkeurigheid | ±(1% × ingestelde waarde + 1 woord) | |
| testmethode | AUTO (G-L, G-N); tijd voor 1 en een half keer elk | |
| Instellingen van de bovengrens/de ondergrens van het vermogen | 0.0?? 6000W | |
| Vermogen meetbereik | 0.0-999.9W,1000-6000W | |
| Resolutie van vermogen | 0.1W,1W | |
| Kwaliteitsmetingsnauwkeurigheid | PF> 0.9 | ±(0,1% × leeswaarde+0,1% × bereik) |
| PF≤0.9 | ±(0,4% × leeswaarde +0,1% × bereik) | |
| Voltage meetbereik | 0.0-300.0V | |
| Resolutie van de spanningsmeting | 0.1V | |
| Voltage-metingsnauwkeurigheid | ±(0,1% × leeswaarde+0,1% × bereik) | |
| testtijd | 0,0.3~999.9s | |
| Tijdresolutie | 0.1s | |
| tijd nauwkeurigheid | ±(0,2%×instellingswaarde+1 woord) | |
| Huidige instelling van de bovenste/laagste grenswaarde | 0.00-20.00A |
| Stroommetingsbereik | 0.000-9.999A,10.00-20.00A |
| Huidige meetresolutie | 0.001A/0.01A |
| Stroommetingsnauwkeurigheid | ±(0,1% × leeswaarde+0,1% × bereik) |
| Voltage meetbereik | 0.0-300.0V |
| Resolutie van de spanningsmeting | 0.1V |
| Voltage-metingsnauwkeurigheid | ±(0,1% × leeswaarde+0,1% × bereik) |
| Testtijd | 0,0.3~999.9s |
| Tijdresolutie | 0.1s |
| tijd nauwkeurigheid | ±(0,2%×instellingswaarde+1 woord) |
