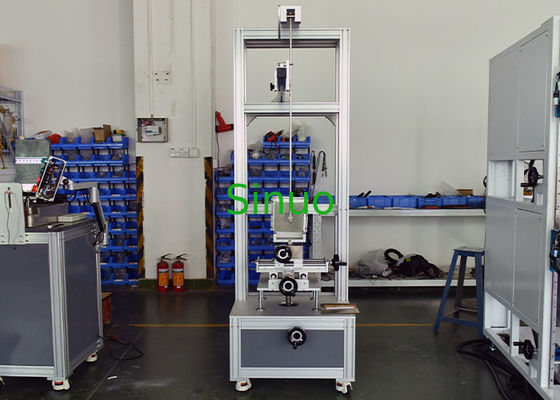

IEC 61009-1 Stroomonderbrekers 500mm Mechanische Slagvastheid Testmachine
| Applied Standard: | IEC 61009-1 | Impact Mass: | 150 ± 1 g ((200 g) |
| Mounting Bracket Mass: | 10 ± 1 kg | Mounting Bracket Size: | 175*175*8 mm |
| Sample Range: | Paneel/rail/verzonken/paneel Montagetype | Impact Head: | R10 Polyamide, hardheid HR100 |
| High Light: | Het Proefsysteem van CEI 61000-4-6 BCI,EMC BCI Proefsysteem,400MHz EMC Testmateriaal |
||
IEC 61009-1 Stroomonderbrekers 500mm Mechanische Slagtestmachine
Systeemconfiguratie:
De testapparatuur voldoet aan de standaardvereisten van IEC 61009-1:2012, IEC60898-1:2015 clausule 9.13, etc.
Het wordt gebruikt voor schakelcontactdozen, opbouwdozen, contactoren, gegoten behuizing AC-stroomonderbrekers, enz., om de slagvastheid te verifiëren van blootgestelde delen die tijdens normaal gebruik aan mechanische impact kunnen worden blootgesteld.
Testprincipe: Volgens de test Eha: de slinger, het slagelement wordt vrijgelaten op een bepaalde hoogte via een slinger van 1 meter, raakt het monster op het laagste punt in de verticale richting, en door de transformatie van potentiële zwaarte-energie in kinetische energie, wordt het doel van slagtesten op het monster bereikt.
Kenmerken: Deze apparatuur, ook bekend als low-energy slinger slagtestapparaat, heeft een staande structuur en hoeft niet te worden geïnstalleerd. De monsterbevestigingsbeugel kan op en neer, links, rechts en voor en achter worden versteld. Tegelijkertijd kan deze worden versteld rond de as loodrecht op de montageplaat en kan de montageplaat draaien rond de verticale as, in totaal wuzhou2 verstelbaar. De zwaaistang kan de loslaat hoek aanpassen via de draaipunt, om zo de impact op verschillende posities van de voor- en zijkant van het monster te bereiken, die de impacttestvereisten van de meeste vergelijkbare producten dekt.
Technische parameters:
| Model | SN2507 |
| Toepasselijk monsterbereik | Paneelmontage, railmontage, verzonken, paneelmontage stroomonderbreker |
| Slagelementkop | R10 polyamide, hardheid HR100 |
| Massa slagelement (equivalente massa) | 150±1g(200g) |
| Kwaliteit montagebeugel | 10±1Kg |
| Montagebeugels | Kan ±90° draaien rond de montageplaat, de montageplaat kan ±90° draaien rond de verticale as, X, Y, Z drie assen kunnen worden aangepast |
| Positieregeling | Beugel X-100～100mm, Y-100～100mm, Z-100～100mm slag verstelbaar |
| Zwaaislinger | Een stalen slinger met een lengte van 1000±1mm, een massa van 100±1g, een buitendiameter van 9 mm en een wanddikte van 0,5 mm |
| Slaghoogte | 0-500mm, schaalweergave (overeenkomstige hoekconversie) |
| Stroomonderbreker montageplaat | 175*175*8 laminaatplaat |
| Monsterbevestiging |
Niet-gesloten stroomonderbreker montagebevestiging
Paneelmontage stroomonderbreker montageklemmen
|
| Afmeting | 860mm×650mm×2000mm |
| Gewicht | Ongeveer 140 KG |
| Energie /J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Equivalente massa /kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| Valhoogte ±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| Opmerking 1, zie opmerking 3.2.2; Opmerking 2, de energie-eenheid van dit deel van de joule (J) is afgeleid van de standaard zwaartekrachtversnelling (g), de hele waarde van g afgerond: 10m / s2. | |||||||||||||||
