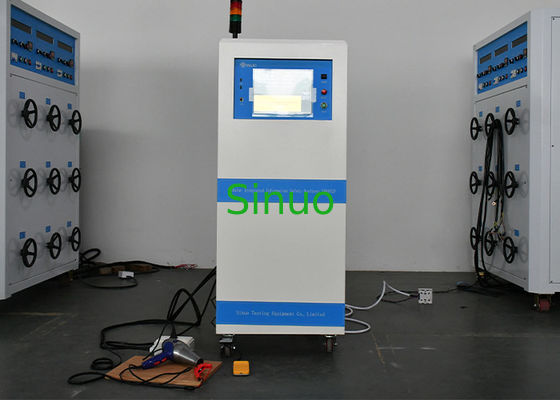

IEC 61009-1 Stroomonderbreker Modulaire Geïntegreerde Informatie Veiligheidsanalyser

IEC 61009-1 Modulaire geïntegreerde informatieveiligheidsanalysator voor schakelaars

Productoverzicht:

Deze apparatuur voor het testen van de elektrische veiligheid voldoet aan meerdere internationale normen, waaronder IEC 61009-1:2012Het bevat onder meer zeven belangrijke testfuncties: wisselstroom-standspanning, gelijkstroom-standspanning, isolatieweerstand, aardingcontinuïteit, lekstroom,vermogen meting, en verificatie van het opstarten bij lage spanning.

Het systeem is een modulaire analysator voor de naleving van de veiligheidsvoorschriften van de volgende generatie en heeft een zeer geïntegreerde architectuur die flexibele configuratie van veiligheidstestfuncties mogelijk maakt.Het ondersteunt naadloze informatie-interconnectie en biedt mogelijkheden zoals real-time data-acquisitieDit geavanceerde ontwerp maakt het een ideale oplossing voor intelligente, netwerkgebaseerde productieomgevingen en IoT-gebaseerde fabrieksinspectiesystemen.

Structuur en kenmerken:

• Modulair ontwerp:Aanvaart een volledig modulaire structuur met onafhankelijke functionele kaarten; meerdere testfuncties kunnen flexibel worden geselecteerd en aangepast volgens de vereisten,ondersteuning van de ontwikkeling van een innovatief verkoop- en dienstverleningssysteem.

• Parallelle testcapaciteit: Ondersteunt gelijktijdig testen van weerstandspanning, isolatieweerstand en aardingscontinuïteit, waardoor de totale testtijd aanzienlijk wordt verkort en de efficiëntie wordt verbeterd.

• Intelligente foutdiagnoses: Uitgerust met zelfdiagnostiek functionaliteit, in staat om specifieke oorzaken van storingen weer te geven.het maakt snelle probleemoplossing en onderhoud mogelijk.

• Verwijderde software-upgradeOndersteunt op afstand software-updates, zodat applicatieproblemen tijdig kunnen worden opgelost en aan veranderende aanpassingsbehoeften kan worden voldaan.

• Hoge snelheidsontlading: Gebruik maakt van gepatenteerde snelle ontladingstechnologie, waardoor de restspanning van het geteste object binnen 50 milliseconden veilig wordt ontladen.

• Geavanceerde veiligheidsbescherming (GFI)Het is voorzien van een intelligente hoogspanningsbescherming met realtime monitoring van de testcircuits.het systeem sluit automatisch de uitgang af om elektrische schokken te voorkomen en de veiligheid van de bediener te waarborgen..

• Draadloze verbinding:De ingebouwde WiFi-module ondersteunt verbinding met draadloze netwerken of mobiele hotspots, waardoor externe diagnoses, software-upgrades en gegevensoverdracht voor geïntegreerde slimme fabrieksapplicaties mogelijk zijn.

• Geïntegreerde stroomvoorzieningEen ingebouwde variabele frequentie voedingsbron die in staat is om real-time instelbare spanning en frequentie uitgangen te leveren.met opties voor hogere capaciteiten op aanvraag.

• Het detecteren van boogfouten:In staat om abnormale bochten of kortsluitingen in de circuits van het proefobject te detecteren, waardoor de defecte of gevaarlijke producten effectief kunnen worden gescreend.

• Integratie van streepjescodesOndersteunt het scannen van streepjescodes om tests te starten, testitems te groeperen en streepjescodes te koppelen aan testgegevens voor een betere traceerbaarheid en beheer van gegevens.

• Uitgebreid gegevensbeheer:Realtime visualisatie van gegevens via grafieken en statistieken, waardoor gedetailleerde analyse en rapportage mogelijk zijn.Compatibel met reguliere databases en ondersteunt integratie met MES en andere bedrijfsinformatiesystemen.

Testinhoud:

Grounding Resistance (GR)
Nominale output		32A/600mΩ
De uitgangsspanning		1.0032.00A
Spanningsresolutie		0.01A
Genauigheid van de uitgangsspanning		±(1% × ingestelde waarde +3 woorden)
Huidige schommelingen		≤ 0,4% x Instelling/min
De uitgangsspanning		3.00-8.00V wisselstroom
De resolutie van de		0.1V
De uitgangsfrequentie		50 Hz/60 Hz
Frequentie nauwkeurigheid		± 0,1 Hz
Instelling van de bovenste/laagste weerstand		0.1-600mΩ
Weerstandsbereik	0.1-600mΩ	1.00 ¥10.00A
	0.1 de Rm Ω R=(6400/ instelbare stroomwaarde) m ω	10.10·64.00A
Resolutie van de weerstandsmeting		0.1/1mΩ
Naleving van de voorschriften van punt 6.2.3		±(1% × leeswaarde +3 woorden)
Spanningsmetingsbereik		0.00-6.40V wisselstroom
Resolutie van de spanningsmeting		0.01V
Naast de in punt 6.2.4.1 bedoelde parameters moet ook de volgende parameters worden gebruikt:		±(1% × leeswaarde +3 woorden)
Compensatie van weerstand		0-100mΩ
De test van de tijd		0,0.3-999.9s
Tijdelijke resolutie		0.1s
Tijdnauwkeurigheid		± 0,2% × leeswaarde + 3 woorden



Aanraakstroom/lekstroom
Inrichting van de proefsonde	Ground contact current: G-L, G-N, AUTO (G-L, G-N)
	Contactstroom naar het oppervlak: PH-L, PH-PL
7 soorten menselijk lichaam simulatie circuits (MD) zijn standaard (optioneel aangepast menselijk lichaam netwerk)	M.D. A.	GB12113/IEC60990, GB4706.1/IEC60335-1 GB7000.1/IEC60598-1,GB4943.1/IEC60950-1 GB8898.1/IEC60065
	MD B.	UL1563
	MD C.	GB4943.1/IEC60950-1
	M.D. D.	UL544P
	M.D. E.	UL544NP/UL484/UL923/ UL1029/UL471/UL867/UL697
	M.D. F.	GB12113/IEC60990 GB7000.1/IEC60598-1
	M.D. G.	GB4943.1/IEC60950-1
Testvoeding		Polariteitsschakelaar: aan, uit, automatisch
		Gegronde en ongegronde omzetting: aan of uit
		De overgang tussen de normale aansluitingstoestand en de niet-aansluitingstoestand van de neutrale lijn van de testvoeding: AAN, UIT
Uitgangsspanning		Eenfasig, vereist een externe isolatie-transformator of een variabele frequentie-voeding; levert de voor de test vereiste spanning en frequentie.
Instelling van de bovengrens van de testspanning		0.0V~300.0V wisselstroom
Instelling van de ondergrens van de testspanning		0.0V~300.0V wisselstroom
Resolutie van de testspanning		0.1V; 45 Hz ~ 65 Hz
Testspanningsbereik		0.0V~300.0V,45Hz~65Hz
Resolutie van de testspanning		0.1V,45Hz~65Hz
De testspanningsmetingsnauwkeurigheid		20.0V~300.0V: ±(2%×leeswaarde + 3 cijfers)
belastingstroom		20A
Bescherming tegen overstromingen		RMS-stroom en reactietijd: 25A<3s
		Piekstroom en reactietijd: 70A<10 ms
Tochtstroommeting bovengrens (effectieve waarde)		0.0mA 20 000mA
Onderste limiet van de aanraakstroommeting (RMS)		0.0mA 20 000mA
Aanraakstroommetingsresolutie (RMS)		0.001mA
Tochstroommeting fout (RMS)	Airconditioning	± ((1% × leeswaarde + 3 cijfers)
	15 Hz≤f≤ 100 kHz	± ((1% × leeswaarde + 3 cijfers)
	100 kHz < f ≤ 1000 kHz	±(2% × leeswaarde + 3 cijfers)
Aanrakingstroomcompensatiebereik		0.000~1.000mA; automatische meting; kan worden ingeschakeld of uitgeschakeld
testtijd		0; (1 ~ 999,9); 0 is oneindig
Testtijdresolutie		0.1s
testnauwkeurigheid		±(1% × ingestelde waarde + 1 woord)
testmethode		AUTO (G-L, G-N); tijd voor 1 en een half keer elk



Vermogen van de lading
Instellingen van de bovengrens/de ondergrens van het vermogen		0.0?? 6000W
Vermogen meetbereik		0.0-999.9W,1000-6000W
Resolutie van vermogen		0.1W,1W
Kwaliteitsmetingsnauwkeurigheid	PF> 0.9	±(0,1% × leeswaarde+0,1% × bereik)
	PF≤0.9	±(0,4% × leeswaarde +0,1% × bereik)
Voltage meetbereik		0.0-300.0V
Resolutie van de spanningsmeting		0.1V
Voltage-metingsnauwkeurigheid		±(0,1% × leeswaarde+0,1% × bereik)
testtijd		0,0.3~999.9s
Tijdresolutie		0.1s
tijd nauwkeurigheid		±(0,2%×instellingswaarde+1 woord)



Start met lage spanning
Huidige instelling van de bovenste/laagste grenswaarde	0.00-20.00A
Stroommetingsbereik	0.000-9.999A,10.00-20.00A
Huidige meetresolutie	0.001A/0.01A
Stroommetingsnauwkeurigheid	±(0,1% × leeswaarde+0,1% × bereik)
Voltage meetbereik	0.0-300.0V
Resolutie van de spanningsmeting	0.1V
Voltage-metingsnauwkeurigheid	±(0,1% × leeswaarde+0,1% × bereik)
testtijd	0,0.3~999.9s
Tijdresolutie	0.1s
tijd nauwkeurigheid	±(0,2%×instellingswaarde+1 woord)



Configuratie
Communicatie-interface	WIFI, netwerkpoort, USB, RS232 (optioneel RS485, CAN)
Afmetingen (W × H × D), mm	550*1360 (inclusief rollen zonder alarmlamp) *600
Accessoires (standaard)	Testbox, testklem, voetschakelaar, alarmbel, gebruiksaanwijzing



Testinterface:
