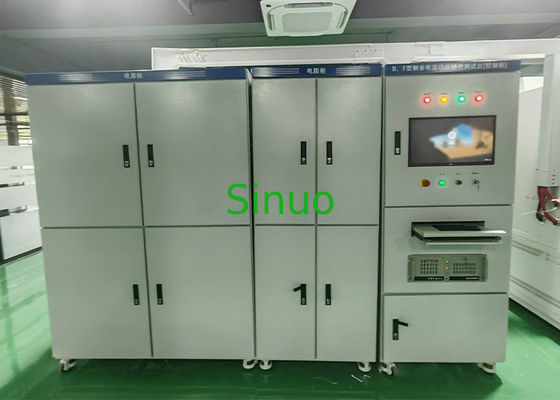

IEC 62423 System voor het testen van de reststroom van de schakelaar 500A

1. Werkvoeding: driefasige vierdraads 380V±10%.

2. Apparatuurcapaciteit: 90KVA.

3. Uitgangsspanning: geleverd door de gebruiker.

4. AC Type 50Hz AC Reststroom: 2mA-10A, continu instelbaar, nauwkeurigheidsklasse: 0,5 niveau.

20-500A, stapuitvoer, nauwkeurigheidsklasse: 1,5 niveau.

5. A-type Halfgolf Pulsende Reststroom: 0°: 5mA-7A, 90°: 5mA-5A, 135°: 5mA-2A, nauwkeurigheidsklasse: 2,0 niveau.

6. 150H, 400Hz, 1000Hz reststroom: 2mA-10A, nauwkeurigheidsklasse: 0,5 niveau.

7. Gladde DC-stroom: 2mA-10A, nauwkeurigheidsklasse: 1,0 niveau.

8. Testfrequentie: 50/60Hz, 150Hz, 400Hz, 700Hz, 1000Hz.

9. Samengestelde Golf (F type) Bevat 10Hz inhoud 3,5%, 50/60Hz inhoud 13,8%, 1000Hz, inhoud 13,8%.

10. Timing nauwkeurigheid: 5mS, resolutie 1mS.

11. Driefasige belastingsstroom: AC 1-125A, weerstandsoverlapping vaste uitgang.

12. Qingzhi elektrische parameters: AC 500V/5A, nauwkeurigheidsklasse: 0,5 niveau.

13. Automatische testinterface:

Automatisch bewerken van testitems en automatisch registreren van testgegevens

Testinhoud:

• AC Type

(1) 9.9.2, wanneer er geen belasting is, gebruik de reststroom om te testen.

(2) 9.9.2.1: Wanneer de reststroom gestaag toeneemt, controleer de correctheid van de actie.

(3) 9.9.2.2: Wanneer de reststroom is gesloten, controleer de correctheid van de actie.

(4) 9.9.2.3: Wanneer de residuele sinusvormige AC-stroom plotseling verschijnt, controleer de correctheid van de actie.

S type: Wanneer de reststroom en testtijd in Tabel 2 plotseling worden toegevoegd, ontkoppelt het product niet.

(5) 9.9.2.4: Wanneer de reststroomwaarde tussen 5In en 500A plotseling verschijnt, controleer de correctheid.

De stroomklassen zijn: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) 9.9.3 Test met reststroom onder belasting.

Test volgens 9.9.2.2 en 9.9.2.3 onder nominale stroom.

(7) 9.9.5 Speciale testomstandigheden voor aardlekschakelaars waarvan de werking gerelateerd is aan de voedingsspanning.

Test met 0,85 keer en 1,1 keer de nominale spanning.

• A Type

(1) 9.21.1.1 Controleer de correcte werking wanneer de residuele pulserende DC-stroom blijft stijgen

(2) 9.21.1.2 Verificatie van correcte werking in geval van een plotselinge residuele pulserende DC-stroom

(3) 9.21.1.3 Correcte werking onder belasting. Test met nominale stroom volgens 9.21.1.1

(4) 9.21.1.4 Controleer de correcte werking wanneer residuele pulserende DC-stroom wordt gesuperponeerd op 0,006A gladde DC

• F Type

(1) 9.1.2 Controleer de correcte werking wanneer de gecombineerde reststroom gestaag toeneemt.

(2) 9.1.3 Controleer de correcte werking wanneer de gecombineerde reststroom plotseling wordt toegepast. Controleer de uitschakeltijd van de aardlekschakelaar, de teststroom wordt gekalibreerd op 1,4In x 5In.

(3) 9.1.4 Controleer de correcte werking van een vierpolige F-type aardlekschakelaar wanneer er een reststroom verschijnt wanneer slechts twee polen van stroom worden voorzien.

Test het vierpolige product volgens 9.1.2, maar test alleen de nulleider en een van de lijnen.

(4) 9.1.6 Controleer de prestaties bij inschakelreststroom. Pas een puls toe met een piek stroom van 10Ind, meet 3 keer in de voorwaartse richting en 3 keer in de omgekeerde richting, en het product ontkoppelt niet.

(5) 9.1.7 Controleer de correctheid wanneer een pulserende DC-reststroom wordt gesuperponeerd met een 10mA gladde stroom. Superponeer een 10mA gladde DC-reststroom op de AC-reststroom bij nominale frequentie.

• B Type

(1) 9.2.1.2 Verificatie van correctheid voor sinusvormige AC-reststromen van 1000 Hz en lager

a. Verhoog langzaam van 0,2In naar de reststroomactiewaarde die in Tabel 2 is gespecificeerd binnen 30 seconden.

b. Controleer de uitschakelstroom. Als de stroom die in Tabel 2 is gespecificeerd plotseling verschijnt, test dan de uitschakeltijd van het product.

Algemene aardlekschakelaar: T＜0,3s S-type aardlekschakelaar: 0,13s ≤ T ＜0,5s

(2) 9.2.1.3 Verificatie van correcte werking wanneer AC-reststroom wordt gesuperponeerd op gladde DC-reststroom.

Superponeer 0,4 keer de nominale reststroom op de AC-reststroom (AC-type) bij nominale frequentie.

Gladde DC-reststroom of 10mA gladde DC-reststroom (afhankelijk van welke groter is).

(3) 9.2.1.4 Correcte werking wanneer pulserende DC-reststroom wordt gesuperponeerd op gladde DC-reststroom

Een gladde DC-reststroom van 0,4 keer de nominale reststroom of een gladde DC-reststroom van 10mA (de grootste van de twee) wordt gesuperponeerd op de AC-reststroom van nominale frequentie (Type A, 0° hoek).

(4) 9.2.1.5 Controleer de correcte werking wanneer een DC-reststroom wordt gegenereerd door een tweefasige gelijkrichtercircuit

a. Verhoog de stroom langzaam van 0,2In naar 2In om de uitschakelstroom van het product te testen.

b. Voeg volgens de stroomwaarde die in Tabel 1 is gespecificeerd plotseling lekstroom toe en test de uitschakeltijd van het product.

(5) 9.2.1.6 Verificatie van correcte werking wanneer een DC-reststroom wordt gegenereerd in een gelijkrichtercircuit van een driefasige voeding

a. Verhoog de stroom langzaam van 0,2In naar 2In om de uitschakelstroom van het product te testen.

b. Verhoog volgens de stroomwaarde die in Tabel 1 is gespecificeerd plotseling de lekstroom en test de uitschakeltijd van het product.

(6) 9.2.1.7.1 Controleer de correcte werking zonder belasting wanneer gladde DC-reststroom

a. Verhoog langzaam van 0,2In naar 2In om de uitschakelstroom van het product te testen.

b. Plotselinge toename van lekstroom volgens de stroomwaarde die in Tabel 1 is gespecificeerd om de uitschakeltijd van het product te testen.

(7) 9.2.1.7.2 Onder belasting, controleer de correcte werking met gladde DC-reststroom.

Test de uitschakelstroom van het product door de stroom langzaam te verhogen van 0,2In naar 2In.

(8) 9.2.3 Controleer de correcte werking van driepolige en vierpolige B-type aardlekschakelaars wanneer slechts twee polen worden gevoed.

Voer de test uit in overeenstemming met 9.2.1.2 en 9.2.1.7.1, waarbij alleen neutraal en fase (één fase) worden gevoed.

(9) 9.2.4 Na de test, controleer of de aardlekschakelaar

wordt uitgeschakeld door een teststroom van 2,5In gladde DC.
