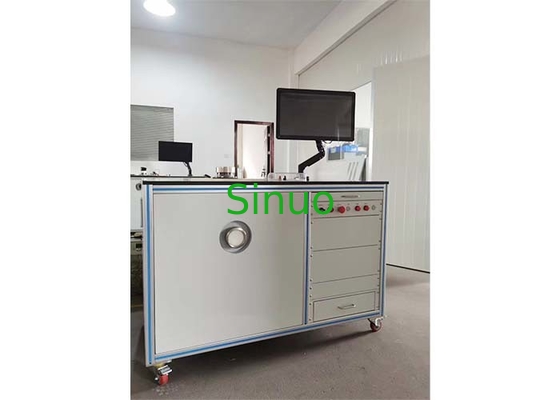

IEC 60312 Systemen voor het testen van de luchtprestaties van stofzuigers PC Automatische werking

1. AC-parametermeter

2. DC-parametermeter

3Vacuümzender: -50,0 ~ 0,0 kPa, 4-20mA uitgangssignaal, nauwkeurigheid 0,5%.

4Volgens de eisen van Europese norm B is de Europese norm B-testmethode een type openingsplaat en wordt de openingsgrootte van de openingsplaat in millimeter geregeld (50, 40, 30, 23, 19, 16, 13, 10, 6.5, 0, worden in totaal 10 punten verzameld).

5- Evenredigingsdoos: Europese standaard type B-maat en materiaal zijn ontworpen en vervaardigd volgens IEC60312 (type B), Europese standaard type B-maat: 500mmX500mmX500mm.

6. wisselstroomvoorziening: eenfasige variabele frequentievoorziening (voorbereid door de klant).

7Gelijkstroomtoevoer: Gelijkstroomstabilisatie (voorbereid door opdrachtgever).

8Verslag van de test van de stroming: (0,5 tot 5) m3/min, nauwkeurigheid: 0,5%.

9. Voeg een vaste testfunctie toe en maak pass/fail beoordelingen op basis van gegeven normen. Als de test mislukt, zullen er geluids- en visuele alarmen zijn. De vaste punten zijn: volledig geopend, Ф13, Ф6.5, en volledig gesloten.

Arbeidsomstandigheden:

Temperatuuromstandigheden om de meetnauwkeurigheid te waarborgen: 20°C±5°C.

b. Werktemperatuurbereik: 0 tot 40 °C, relatieve luchtvochtigheid: 30% tot 90%.

c. Er zijn geen corrosieve of explosieve gassen binnen.

d. stroomvoorziening: AC220V/50H stroomverbruik ≤ 200W.

fuse: 0,5 A.

f. Testvoeding: kan voldoen aan de eisen van het product.

Instrumentveiligheidsindicatoren:

a. isolatieweerstand: de schil en de stroominvoerterminal zijn groter dan 5 MQ van elkaar.

b. weerstandspanning: de weerstandspanning tussen de voedingstoevoerterminal en de behuizing bedraagt 1800 V gedurende 2 seconden en de nominale stroom is 10 mA.

c. Aarding: de grondelektrode van de voedingsvoorziening, de weerstand tussen de behuizingen is kleiner dan 0,2Ω.

Systeemcompositie:

a. een elektrische bedieningskast (AC/DC-parametermeter HL120E (50A), computer, vacuümzender, data-acquisitie kaart, bedieningsschakelaar, luchtschakelaar, bedieningscircuit, enz.)

b. Europese norm B: de testbank is uitgerust met een drukvergelijkingsbox volgens de Europese norm B, een ventilatorinterface, een stofzuigerinterface, een verbindingssignaallijn, een testopeningsplaat,systeem voor het regelen van openingsplaten, vacuümsensor, contactor, besturingscircuit, openingsplaat beschermplaat, enz.).

De belangrijkste functie:

a. Het systeem past de luchtinlaatplaat automatisch aan van groot naar klein, test de ingangsspanning, stroom, ingangsvermogen, vermogensfactor, frequentie,uitgangsvermogen en vacuümgraad van de stofzuigerDe testwaarde wordt weergegeven door een LED en de computer voltooit de 0 tot 10 luchtvolume-opvangpunten.

b. Onder computercontrole worden alle kenmerkende bochten tegelijk voltooid.

1) P1=f(Q) karakteristieke curve

2) Ps=f(Q) karakteristieke curve

3) Hm=f(Q) kenmerkende curve

4)n=f(Q) karakteristieke curve

5)U=f(Q) karakteristieke curve

6)I=f(Q) karakteristieke curve

c. De test kan de maximale vacuümgraad Hmmax, de maximale luchtvolume Qmax, de maximale zuigkracht Psmax, de maximale efficiëntie ηmax en de gegevens van elke test markeren..

d. De geteste gegevens kunnen worden opgeslagen en testrapporten en curves kunnen worden geproduceerd volgens de eisen van de gebruiker.
