IEC 62552 Testsysteem voor energie-efficiëntie met twee stations

ISO 15502 Testkamer voor de energie-efficiëntie van koelkasten en vriezer biedt een stabiele en betrouwbare omgeving voor het testen en ontwikkelen van koelkasten.Het systeem kan tegelijkertijd 2 koelkasten bevatten voor uitgebreide tests onder verschillende standaardbetingingen en gesimuleerde gebruiksscenario's..

Nalevingsnormen:IEC 62552:2015

Testmogelijkheden:

• Onderzoek van de koelsnelheid
• Analyse van de opslagtemperatuur
• Werkcoëfficiëntmeting
• Monitoring van het energieverbruik
• Beoordeling van de vriescapaciteit
• Test van de terugwinning van de lading
• Evaluatie van de ijsproductiecapaciteit
• Condensatieonderzoek

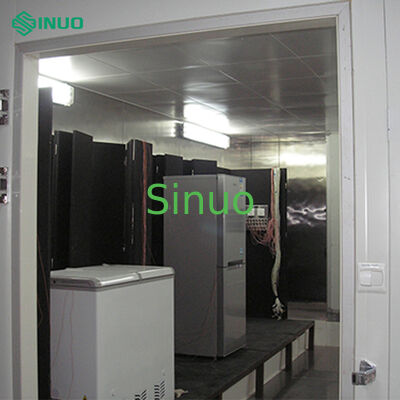

Laboratoriumstructuur:

• Isolatiepanelen van polyurethaanfoom van 100 mm dik
• Toptoevoer- en dubbelzijdig terugluchtsysteem
• 0.6 mm dikke stalen platen binnen/buitenoppervlakken
• Plafond met geperforeerd aluminiumpaneel
• Buitenafmetingen: 4000 mm W * 4000 mm D * 3200 mm H
• Eenbladdeur met elektrisch verwarmd raam en uitkijkpaneel
• 2 houten testbanken (2300 mm W * 1200 mm D * 2300 mm H)

Prestatieparameters:

• Temperatuurbereik: 0°C tot +50°C ±0,3°C
• Vochtigheidsbereik: 35% RH tot 93% RH ± 3,0% RH (gecontroleerd tussen 10°C en 45°C)
• Windsnelheid: minder dan 0,25 m/s
• Verwarming/koeling: overgang van -10°C naar 50°C in minder dan 90 minuten
• Verticale temperatuurgradiënt: minder dan 0,88°C/m

Temperatuur- en luchtvochtigheidscontrole:

• Temperatuurregelaar: SR93
• Beheersbereik: 0°C tot 50°C
• Regelactie nauwkeurigheid: ±0,3°C
• Vochtigheidsbeheersbereik: 35% tot 95% RH
• Vochtigheidscontrole nauwkeurigheid: ± 3% RH

Temperatuurmeting:

• Thermoparen: 2 * 0,254 mm (Ø), Omega, 20 punten per station
• Meetsnauwkeurigheid: ±0,3°C (-5°C tot 80°C)
• Isothermische eindpunten: American Omega SMP-MF toegewijde stopcontacten
• Temperatuurparameterverkrijging: Yokogawa GM10, 40 kanalen

Computersysteem:

• Intel i7-processor
• 8 GB RAM
• 1 TB harde schijf
• 27 inch LCD-scherm
• Windows-gebaseerde testsoftware met Engelse interface

Airconditioning:

• watergekoelde compressie-condensatie-eenheid met stapsgewijze bediening
• 3HP+3HP Copeland/Danfoss compressoren
• met een vermogen van niet meer dan 50 W
• elektrische verwarmingstoestellen van roestvrij staal met vaste-staat-relaisregeling
• Ultrasone luchtbevochtiger met automatische watervoorziening
• Centrifuge ventilator systeem
• Alle roestvrij staal airconditioning kast (1.0mm)

Controlesysteem:

• Temperatuur- en luchtvochtigheidsregelaar: SR93
• Programmeerbare logische controller: Mitsubishi PLC
• Touchscreen: Mitsubishi 10 inch
• Solid state relais: Ximaden of gelijkwaardige gerenommeerde merken
• Circuit breakers en contactors: merk Schneider
• Alomvattende alarm- en beschermingsfuncties

Bouw & Materialen:

• luchtbehandelingskast van roestvrij staal (dikte ≥ 1,0 mm)
• Isothermische terminaldozen van roestvrij staal met een dikte van 1,2 mm
• Beheerkast met 1,2 mm dikke stalen platen
• Alle instrumenten en onderdelen zijn nieuw, van hoge kwaliteit met een geldige garantie
• Professionele kabelbeheer met speciale etikettering

Veiligheidsvoorzieningen:

• Alarmsysteem voor brandbare gassen (0-1000 ppm of 0-100% LEL-bereik)
• Beschermingsinrichtingen voor abnormale temperatuur, druk, waterstand, spanning en stroom
• Ontwerp voor elektrische veiligheid in overeenstemming met nationale normen
• Betrouwbare aarding met koperkerndraad van 2,5 mm2
• 72 uur continue werking zonder ontdooiing

De laboratoriumtestsoftware biedt een uitgebreide functionaliteit voor de evaluatie van de prestaties van de koelkast:

• Laatste standaardtestsoftware die voldoet aan IEC 62552
• Verstelbare snelheid van gegevensverzameling (3 tot 30 seconden)
• Uitgebreide testfuncties, waaronder:
  • Analyse van het energieverbruik
  • Bewaking van de opslagtemperatuur
  • Beoordeling van de vriescapaciteit
  • Meting van de koelsnelheid
  • Temperatuurherstelonderzoek
  • Evaluatie van de ijsproductiecapaciteit
  • Analyse van spanningsschommelingen
• Uitstekende stabiliteit en betrouwbaarheid
