IEC 60879 Testsysteem voor energie-efficiëntiebeoordeling met meerdere ventilatoren

IEC 60879 Evaluatiesysteem voor Energie-efficiëntie van Meerdere Ventilatoren

Standaardtoepassing:

IEC 60879-2019 "Comfortventilatoren en -regelaars voor huishoudelijk en soortgelijk gebruik - Methoden voor het meten van prestaties"

Dit testsysteem voor ventilator-energie-efficiëntie is ontwikkeld in overeenstemming met IEC 60879:2019, ES 7821:2024 en andere toepasselijke normen. Het maakt nauwkeurige meting mogelijk van belangrijke prestatie-indicatoren, waaronder luchtsnelheid, luchtstroom, rotatiesnelheid, stroomverbruik en energie-efficiëntie, voor verschillende soorten ventilatoren, zoals tafelventilatoren, staande ventilatoren en voetventilatoren. Het systeem ondersteunt data-acquisitie en -analyse voor de evaluatie van ventilatorproducten, kwaliteitsinspectie en onderzoeks- en ontwikkelingsdoeleinden.

Systeemoverzicht:

Dit testsysteem beschikt over een enkelkamerontwerp en is uitgerust met een speciale luchtstroommeeteenheid om nauwkeurige en stabiele prestatietests te garanderen. De testkamer is geconstrueerd met 100 mm dikke stijve polyurethaan isolatiepanelen en 0,6 mm dikke gekleurde stalen platen aan beide zijden, wat zorgt voor uitstekende thermische isolatie en omgevingsstabiliteit.

Een onafhankelijk extern airconditioningsysteem is geïntegreerd om de interne testomgeving nauwkeurig te reguleren. Door middel van koeling, verwarming en bevochtiging kunnen de temperatuur en vochtigheid van de kamer nauwkeurig worden geregeld om volledig te voldoen aan verschillende testvereisten.

Het laboratorium wordt ondersteund door een aparte bedieningsruimte, ontworpen voor het onderbrengen van kantoorcomputers, geïntegreerde stroom- en regelkasten en variabele-frequentie-voedingsapparatuur. Deze bedieningsruimte wordt doorgaans door de klant naast de testkamer gebouwd, met behulp van modulaire paneelstructuren voor flexibiliteit en gemak.

Het gehele testsysteem wordt computergestuurd, waardoor operators tests buiten de kamer kunnen uitvoeren zonder het luchtstroomveld te verstoren. Testprocessen zijn volledig geautomatiseerd, met real-time data-acquisitie, -opslag en -analyse. Na voltooiing worden automatisch luchtstroomprestatierapporten en energie-efficiëntieclassificaties gegenereerd, wat een hoge herhaalbaarheid, efficiënte werking en handig databeheer biedt.

UUT

* Tafelventilator

* Vloerventilator

* Voetventilator

* Voeding: AC 0~250V traploos instelbaar, ± 1%

Testinhoud

* Windsnelheid: voetventilator, vloerventilator, tafelventilator

* Luchtvolume: voetventilator, vloerventilator, tafelventilator

* Toerental: voetventilator, vloerventilator, tafelventilator

* Ingangsvermogen: voetventilator, vloerventilator, tafelventilator

* Energie-efficiëntiewaarde: voetventilator, vloerventilator, tafelventilator

Testnauwkeurigheid

* Luchtvolume: eenmaal geïnstalleerd, is de afwijking tussen de drie testresultaten en de gemiddelde waarde binnen ± 3%.

Belangrijkste elektrische besturingsonderdelen:

Apparaatnaam	Nauwkeurigheid en klasse	Referentiefoto
Stroom- en regelkast	Merk: Sinuo
Temperatuur- en vochtigheidssensor	Merk: DIHUI Model: DSWP-T5W1 Weergave decimaal: 0,01 ℃ Instrumentnauwkeurigheid: 0,5 ℃ Vochtigheid:±3%RH
Anemometer	Merk: OMEGA Model: HHF142B Bereik: 40 FPM tot 7800 FPM Instrumentnauwkeurigheid: ± 1 % Nauwkeurigheid
Luchtdruksensor	DWSP-T5W1
Elektrische parameter acquisitiemodule	Merk: Yokogawa Model: WT310 Nauwkeurigheid: 0,1%
Industriële computer	Merk: ADVANTECH Model: IPC-610L+SIMB I5-2400 8G 500 GSSD

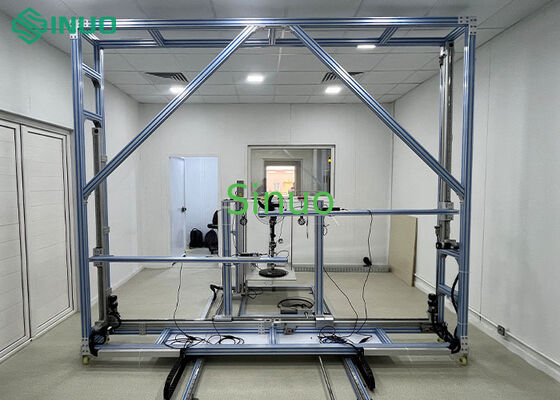

Foto ter plaatse ter referentie







Voordelen



(1) Dit testapparaat is ontwikkeld volgens de eisen van de klant en wordt voornamelijk gebruikt om de prestaties van tafelventilatoren, vloerventilatoren en voetventilatoren te testen.

(2) Dit testsysteem heeft de voordelen van hoge testnauwkeurigheid, nauwkeurige gegevens, snelle testsnelheid, gemakkelijke bediening, energiebesparing en lage investering, wat traditionele testopstellingen niet hebben.

(3) Dit testsysteem maakt gebruik van dubbele automatische besturing en bediening van de computer, wat de langdurige stabiliteit en gemakkelijke bediening garandeert en effectief kan voorkomen dat de gegevensverzameling wordt onderbroken en de heraanpassing van de werkomstandigheden wordt veroorzaakt door het vastlopen, opnieuw opstarten of verkeerd bedienen van de computer. Naast de gelijktijdige werking op de computer, kan het testsysteem ook tegelijkertijd de originele gegevens registreren, de procesbesturingscurve weergeven, het originele gegevensrapport afdrukken, automatisch de berekeningsresultaten genereren en de resultaten in de vorm van een curve op de computer weergeven, en tegelijkertijd het rapport uitbrengen in het door de klant gewenste formaat.

(4) Deze testruimte maakt gebruik van een efficiënte energiebesparende regeling en een snel en stabiel systeem. Het snelle stabilisatiesysteem kan binnen 2,5 uur stabiele omstandigheden bereiken.

(5) De kernaccessoires zijn geïmporteerde bekende merken met een goede stabiliteit en een lage uitvalfrequentie. De temperatuur- en vochtigheidssensor is van DIHUI, en de windsensors zijn van Testo of TSI, en de stappenmotor en servomotor zijn van Japanse merken of equivalente merken.

(6) De testruimte heeft de voordelen van hoge efficiëntie en energiebesparing. Een deel van de testruimte kan optimaal gebruik maken van de combinatie van warmteterugwinning en hiërarchische besturing om het bedrijfsvermogen te verminderen en veel stroom te besparen.

(7) Het algehele uiterlijk is mooi. De bekende merk koude opslagplaat wordt gebruikt, die de voordelen heeft van goede thermische isolatieprestaties en een vlak uiterlijk.

(8) De testruimte heeft een lange termijn werking zonder storingen en de levensduur kan meer dan 10 jaar bedragen.

(9) De afwijking van het vergelijkingsresultaat met het nationale laboratorium is niet meer dan 3%. Voldoet aan de technische eisen van nationale laboratoriumcertificering of productie-licentieaanvraag.





Testproces
