ES7821 Toren-/ tafel-/ comfortventilatoren en regelaars Energie-efficiëntietestlaboratorium

ES7821 Toren/tafel/comfortventilatoren en -regulatoren Energie-efficiëntie-testlaboratorium

Toepassing van de normen:

ES 7821 "Comfort ventilatoren en regulers voor huishoudelijk gebruik en voor vergelijkbare doeleinden - Methoden voor het meten van de prestaties"

Deze toren/tafel/comfortventilatoren en -regulatoren Energie-efficiëntie testlaboratorium is ontwikkeld in overeenstemming met IEC 60879:2019, ES 7821:2024, en andere toepasselijke normen. Het maakt een nauwkeurige meting mogelijk van de belangrijkste prestatie-indicatoren, waaronder luchtsnelheid, luchtstroom, rotatiesnelheid, energieverbruik en energie-efficiëntie,voor verschillende soorten ventilatoren, zoals tafelventilatorenHet systeem ondersteunt gegevensverzameling en -analyse voor de evaluatie van ventilatorproducten, kwaliteitscontrole en onderzoek en ontwikkeling.

Systemoverzicht:

Deze testoplossing heeft eencompacte eenkamerconfiguratieen bevat eenspeciale luchtstroommeting module, waardoor een hoge nauwkeurigheid en langetermijnstabiliteit in de prestatiebeoordeling wordt gewaarborgd.Rigiede isolatiepanelen van polyurethaan van 100 mm dik, in combinatie metmet een breedte van niet meer dan 50 mm,, met een uitstekende thermische retentie en een stabiele testomgeving.

Om een nauwkeurige milieubeheersing te garanderen, is het systeem gekoppeld aan eenonafhankelijke externe airconditioningDoor de integratie van koel-, verwarmings- en bevochtigingsfuncties kan de testkamer dezeer nauwkeurige temperatuur- en luchtvochtigheidscondities, die volledig voldoet aan een breed scala aan testscenario's.

Eengescheiden bedienings- en bedieningsruimteis buiten de testkamer geplaatst voor kantoorwerkstations, geïntegreerde voedings- en bedieningskasten en apparatuur voor variabele frequentie.Deze bijkomende ruimte wordt doorgaans door de klant naast de kamer gebouwd met behulp vanmodulaire panelen, met flexibiliteit, eenvoudige installatie en efficiënt gebruik van de ruimte.

Het gehele testproces wordt beheerd door eencomputergebaseerd besturingssysteem, waardoor de gebruikers de tests op afstand kunnen uitvoeren zonder de interne luchtstroom te verstoren.real-time gegevensverzameling, opslag en analyseZodra de testen zijn voltooid,resultaten van de luchtstroomprestaties en evaluaties van de energie-efficiëntieworden automatisch gegenereerd, waardoor een hoge herhaalbaarheid, een verbeterde efficiëntie en een gestroomlijnd gegevensbeheer worden gewaarborgd.

.

UUT

* Tafelventilator

* Ventilator

* Ventilator op voetstuk

* Stroomvoorziening: wisselstroom 0~250V, staploos verstelbaar, ± 1%

Testinhoud

* Windsnelheid: voetstukventilator, vloerventilator, tafelventilator

* Luchtvolume: voetstukventilator, vloerventilator, tafelventilator

* Draaiingssnelheid: voetstukventilator, vloerventilator, tafelventilator

* Inlaatvermogen: voetstukventilator, vloerventilator, tafelventilator

* Energie-efficiëntiewaarde: voetstukventilator, vloerventilator, tafelventilator

Testnauwkeurigheid

* Luchtvolume: eenmaal geïnstalleerd is de afwijking tussen de drie testresultaten en de gemiddelde waarde binnen ± 3%.

Hoofdstukken voor elektrische bediening:

Naam van het apparaat	Nauwkeurigheid en kwaliteit	Referentiefoto
Stroom- en bedieningskast	Merk: Sinuo
Temperatuur- en luchtvochtigheidssensor	Merk: DIHUI Model:DSWP-T5W1 Afbeelding decimaal: 0,01 °C Instrumentegewogenheid: 0,5 °C Vochtigheid: ± 3% RH
Anemometer	Merk: OMEGA Model:HHF142B Bereik: 40 tot 7800 FPM Instrumentegewogenheid: ± 1 % nauwkeurigheid
Luchtdruksensor	DWSP-T5W1
Elektrische parameterverwerving module	Merk: Yokogawa Model: WT310 Genauigheid: 0,1%
Industriële computer	Merk: ADVANTECH Model: IPC-610L+SIMB I5-2400 8G 500 GSSD

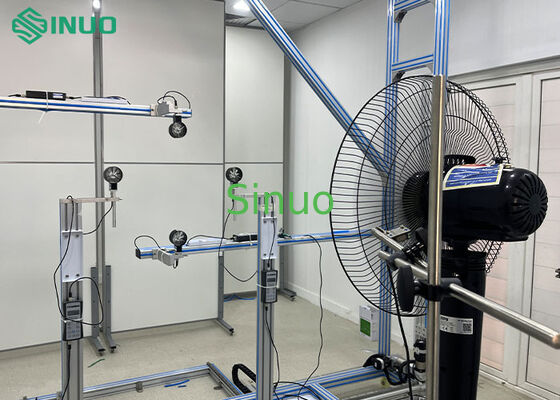

Foto ter plaatse







Belangrijkste productvoordelen



• Dit testsysteem is ontworpen en aangepast aan de specifieke behoeften van de klant.prestatiebeoordeling van tafelventilatoren, vloerventilatoren en voetstukventilatoren, die een breed scala aan toepassingsscenario's bestrijkt.

• In vergelijking met conventionele testplatformen levert het systeem:hogere meetnauwkeurigheid, betrouwbare en consistente gegevensuitvoer, kortere testcycli en vereenvoudigde werking, terwijl ook het aanbiedeneen lager energieverbruik en een lagere initiële investering.

• Het systeem heeft eenDual-layer automatische bedieningsarchitectuurmet een computergebaseerde bediening en onafhankelijke gegevensbescherming.het effectief voorkomen van gegevensverlies of testonderbreking als gevolg van computercrashesHet systeem ondersteunt tijdens het testen de opstelling van eengelijktijdige registratie van ruwe gegevens, weergave van procescurve in realtime, automatische berekening, afdruk van rapporten, en de visualisatie van de resultaten.door de klant gespecificeerde formaten.

• Eengeoptimaliseerde energiezuinige testruimteontwerpDe snel stabiliseringsmechanisme stelt het systeem in staat tot een stabiele werking te komen.binnen ongeveer 2,5 uur.

• Alle belangrijke componenten zijn afkomstig vaninternationaal erkende merken, waardoor uitstekende betrouwbaarheid en een laag falen worden gewaarborgd.DIHUI-sensoren, wordt de luchtstroom snelheid gemonitord metTest- of TSI-instrumenten, en de bewegingsbediening wordt doorStepmotoren en servomotoren van Japanse merken of gelijkwaardige alternatieven voor hoge prestaties.

• De testkamer benadrukteen efficiënte en energiebesparende werking, met behulp vanwarmtehersteltechnieken en beheersstrategieën op verschillende niveausin geselecteerde secties om het stroomverbruik tijdens langdurige werking aanzienlijk te verminderen.

• De algemene structuur bestaat uit eenschoon, modern uiterlijk, gebouwd metgeïsoleerde panelen van bekende merkenDeze producten worden vaak gebruikt in koelopslagtoepassingen en bieden zowel een superieure thermische prestatie als een gladde, vlakke buitenlaag.

• De testruimte is ontworpen voor duurzaamheid.continue lange-termijn werking met hoge betrouwbaarheid, het bereikeneen levensduur van meer dan 10 jaaronder normale gebruiksomstandigheden.

• De testresultaten tonen uitstekende consistentie met de nationale referentielaboratoria.vergelijkingsdeviaties binnen 3% gecontroleerd, volledig aan de technische criteria voornationale laboratoriumaccreditatie- en productievergunningsaanvragen.



Anemometerscherm
