ISO 5151 25RT Airconditioner Verschil in luchtenthalpie Testlaboratorium

ISO 5151 25RT Airconditioner Verschil in luchtenthalpie Testlaboratorium

Overzicht van het systeem

Dit 25RT-project voor het laboratorium voor het testen van enthalpieverschillen in watersystemen bestaat uit twee kamers (één binnenshuis en één buiten), twee sets toestellen voor het testen van enthalpieverschillen aan de luchtzijde,en één waterstelsel met een constante temperatuurDe twee binnenwindtunnels kunnen gelijktijdig werken om te voldoen aan de testvereisten van VRF-multi-split-systemen.Een koelmiddelmassa-stroommeter is ook beschikbaar om te voldoen aan AHRI kalibratie experimenten.

De binnenzijde van dit testlaboratorium is uitgerust met een systeem voor het testen van de bedrijfsomstandigheden en de luchtstroom met enthalpieverschil.het kan de temperatuur en vochtigheid van de laboratoriumomgeving meten en regelenHet kan koel- en verwarmingscapaciteitstests uitvoeren, evenals verschillende tests van de bedrijfsvoorwaarden, op luchtgekoelde koelmachines (warmtepompen), gewone woon- en bedrijfsluchtconditioners,en VRF prototypesOok de systeemdruk, de temperatuurverdeling van de verschillende componenten, de elektrische prestaties en de bemonstering en analyse van elektrische parameterdata zijn inbegrepen.

(1) Uitgerust met veiligheidstestfuncties voor brandbare koelmiddelen R32 en R454B, automatisch alarm voor lekkages van R32 en R454B, automatische ventilatiefunctie,en alle elektrische componenten in het testlaboratorium explosiebestendig zijn.

(2) De buitenruimte van het laboratorium is ontworpen voor lage temperaturen, met een minimumtemperatuur van -35°C en een maximumtemperatuur van 65°C.het laboratorium is uitgerust met een waterstelsel met een constante temperatuur voor conventionele water, die kan voldoen aan de prestatietests van luchtgekoelde koelinstallaties (warmtepompen).

Toegepaste normen

Ontwerp en testen volgens de volgende normen:

‡ ISO5151

¢ ARI 210/240-2005

¢ AHIR 340/360-2007

¢ SASO 2682:2013

¢ AHRI 440-2008

¢ ASHRAE37

S5010-5:2014

S5010-1:2019

‡ ISO 13253

¢ ISO 15042

...

Testpunten

Dit laboratorium wordt gebruikt voor de typetoets van huishoudelijke airconditioners en moet in staat zijn de volgende stabiele testomgevingsomstandigheden te bieden:

(1) Nominale koeling (T1, T2, T3-omstandigheden);

(2) Verwarming met warmtepomp (hoge temperatuur, lage temperatuur, ultralage temperatuur);

(3) Nominale verwarming;

(4) Maximale bedrijfskoeling (T1, T2, T3-omstandigheden);

(5) Minimale bedrijfskoeling;

(6) Maximale werkverwarming van de warmtepomp;

(7) Minimale bedrijfsverwarming van de warmtepomp;

(8) Condensatie en verwijdering van condensat;

(9) Bevriezing (T1, T2, T3-omstandigheden);

(10) Automatisch ontdooien;

(11) Luchtvolume en statische druk;

(12) Ontdooien onder bijzondere omstandigheden;

Alle bedrijfsomstandigheden kunnen worden ingesteld binnen het bereik van binnen DB: 0 ∼50 °C, RH: 30 ∼95%; buiten DB: -35 ∼60 °C, RH: 30 ∼95%.(De specifieke combinatie van temperatuur en luchtvochtigheid mag niet significant verschillen van de combinatie van de bedrijfsomstandigheden in de desbetreffende normen) Opmerking: Tijdens de test mag de windsnelheid rond het geteste monster niet hoger zijn dan 2 m/s.

Testparameter

 Meting van elektrische parameters van de geteste airconditioner

Hoeveelheid: 1 eenheid.

Driefasige vermogenmeter: ingevoerde klasse 0,25.

De meetnauwkeurigheid: (± 0,25%RD) + (± 0,25%FS).

Gegevensverzameling: communicatie met de computer via RS-232C-poort.

driefasige vermogenmeter: Yokogawa WT333 (Japan), 1 eenheid;

 Meting van hoge en lage druk van koelmiddel in de geteste airconditioner

3 buitendrukpunten per set, 3 binnendrukpunten per set, in totaal 6 punten.

Mc Drukzender: klasse 0,5, 0 ‰ 6 MPa, in totaal 6 eenheden.

Gegevensverzameling: Yokogawa-instrument voor gegevensverzameling (Japan).

️ Temperatuurmeting van het thermocouple van de geteste airconditioner

Verplichtingen: 40 punten in totaal, 20 punten binnen en 20 punten buiten.

Temperatuurbereik: -270-400°C.

Temperatuursensor: φ0,5 mm2, thermo-paar type T.

Gegevensverzameling: Yokogawa-instrument voor gegevensverzameling (Japan).

Hoofdonderdelen van het laboratorium

¢ Testlaboratorium

️ Luchtbehandelingseenheid (watergekoeld)

Meets- en controle- en bemonsteringsinrichting

¢ Inrichtingen voor het meten van het luchtvolume en het enthalpieverschil in binnenshuis (twee sets)

 Een watervoorziening met constante temperatuur en druk

¢ Vermogen en bescherming

Beheersysteem

¢ gegevensverwerkingsapparaat

¢ Explosiebestendige veiligheidsfaciliteiten in laboratoria (uitgerust met R290- en R32-koelmiddeltestfuncties)

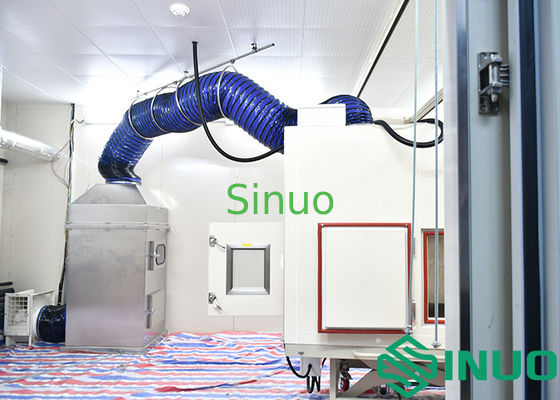

Laboratorium display:
