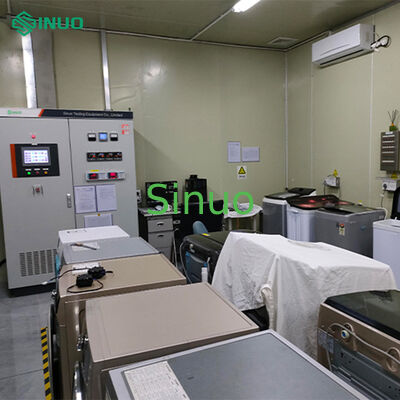

4 stations wasmachineverbruik testsysteem

Dit laboratorium maakt gebruik van geïsoleerde kamerpanelen en een bijbehorende luchtzuiveringseenheid om een ​​stabiele temperatuur- en vochtigheidsomgeving te bieden voor het testen van de prestaties van wasmachines. Door gebruik te maken van een watersysteem met constante temperatuur en bijbehorende meet- en regelsystemen kunnen de geteste eenheden continu werken bij een temperatuur van 23±2°C en een vochtigheidsregeling van 65%±5%. Deze faciliteit biedt de noodzakelijke voorwaarden voor het testen van het energieverbruik van wasmachines en andere prestatietests.

Dit project, een prestatielaboratorium voor wasmachines, omvat voornamelijk drie teststations voor wasmachines en één teststation voor een referentiemachine. Het doel is om een ​​geavanceerd laboratorium op te zetten dat wasmachines kan testen, waardoor de productkwalificatiecijfers en de concurrentiepositie op de markt kunnen worden verbeterd.

Het laboratorium heeft een oppervlakte van ongeveer 51㎡. Het bestaat uit een testruimte en een apparatuurruimte, waar prestatietests van wasmachines kunnen worden uitgevoerd. Dit laboratorium kan op drie stations tegelijk testen uitvoeren. De laboratoriumconstructie omvat hoofdzakelijk de volgende onderdelen:

• Testkamer kamer
• Koel- en koelunits
• Milieucontrolesysteem
• Watervoorzieningssysteem en leidingsysteem met constante temperatuur en druk
• Besturingssysteem
• Controlesysteem voor de waterhardheid
• Meetsysteem (teststations kunnen de temperatuur, druk, waterhardheid en elektrische parameters van het inlaatwater meten)
• Voedingssysteem en secundaire energiedistributietechniek
• Ontwerp, installatie en inbedrijfstelling

• Stroomverbruik
• Waterverbruik
• Wasverhouding
• Wasslijtage
• Uitdrogingsprestaties
• Spoelprestaties

• Testruimte: 100 mm dikke polyurethaan isolatielaag, 0,6 mm dikke dubbelzijdige stalen panelen met kleurcoating
• Vlamvertragende polyurethaanpanelen met een schuimdichtheid van maar liefst 38kg/m³ en een vlamvertragende beoordeling van B1
• Afmetingen testruimte: L6000 mm x B3000 mm x H3200 mm; specifieke afmetingen kunnen worden aangepast op basis van werkelijke omstandigheden
• Teststations: 4 stations, roestvrijstalen werkstations
• Deur van de testruimte: B1200mm x H2200mm, zonder drempel, met observatievenster
• Verlichting: Er zijn vier dubbelbuis-, mist- en waterdichte fluorescentielampen (met beschermkappen) geïnstalleerd
• Er is een eenfasig AC-reservestopcontact geïnstalleerd op de muur (bij de deur)
• In de testruimte hangt een bord waarop de testwerking wordt aangegeven
• Plafond: Er worden geperforeerde aluminium panelen van 600x600 mm gebruikt om een ​​uniforme luchtverdeling te garanderen
• De vloer van de testruimte is gemaakt van beton, waterdicht, bestraat met antisliptegels en voorzien van drainagegroeven

• Luchtbehandelingsunit: RVS behuizing (1 unit)
• Luchttoevoer: Centrifugaalblowers (2 stuks)
• Watergekoelde koelmachine: 1 unit
• Verwarmingsapparaat: roestvrijstalen elektrische verwarming, driefasige stroomregelaar, eenvoudig te demonteren en te onderhouden
• Bevochtigingscontrole: roestvrijstalen elektrische bevochtigingsbuis, driefasige stroomregelaar, volledig roestvrijstalen watertank met afneembare en wasbare hoes voor eenvoudige kalkverwijdering (1 eenheid)
• Beveiligingsapparaten: 1 set voor luchtdruk, overtemperatuur, waterafsluiting, hoge en lage druk en overstroom

• Twee sets driefasige voedingen met variabele frequentie: 15 kVA, instelbare spanning 0-400 V, resolutie 0,1 V, frequentie 50/60 Hz
• Stroomvoorziening voor wasmachines en referentiemachines
• Alle voedingsspanningen zijn programmeerbaar

Elke werkplek heeft een driewegwatervoorzieningssysteem. Twee daarvan zijn watertoevoersystemen met constante temperatuur en constante druk, inclusief koudwatertanks en warmwatertanks. De watertemperatuur en -druk zijn instelbaar en de waterhardheid is handmatig regelbaar. Eén daarvan is het aftappen van de watervoorziening; alle waterpompen zijn zuidelijke roestvrijstalen pompen.
