IEC 60456 Energie-efficiëntietestsysteem voor wasmachines, vaatwassers en boilers

IEC 60456 Wasmachine-dishwasher-waterverwarming Verwarming Energy Efficiency Test System

Laboratoriumintroductie:

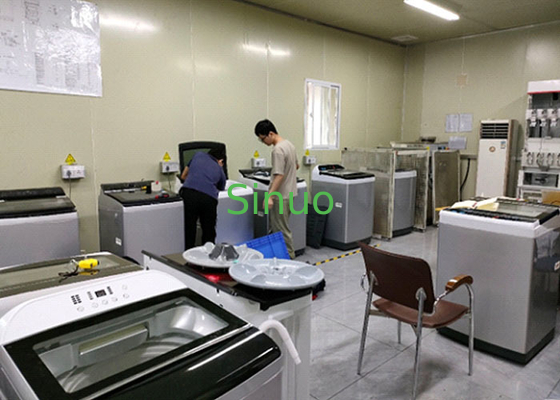

Dit laboratorium bestaat uit een prestatielaboratorium, een functioneel laboratorium en een apparatuurruimte. Het prestatielaboratorium biedt een stabiele temperatuur- en vochtigheidomgeving voor de prestatietest van wasmachines, vaatwassers en boilers door een geïsoleerd magazijn en een bijgevoegde luchtverwerkingseenheid. Het constante temperatuurwatersysteem en de bijbehorende meet- en besturingssystemen worden gebruikt om de wasmachines, vaatwassers en boilers te bedienen onder de gespecificeerde temperatuur- en vochtigheidomgeving. Het energieverbruik en andere prestaties van wasmachines, vaatwassers en boilers onder relevante normen worden getest. En de testvereisten voor de inspectie en certificering van gerelateerde wasmachines, vaatwassers en boilers worden voldaan.

Normen:

IEC 60456; EN 60456 wasmachines voor gebruik van huishoudens voor gebruiksmethoden voor het meten van de prestaties

GB/T 20290 2016 vaatwasser energie -efficiëntie waterefficiëntie limiet en cijfer;

EN 50242 -methode voor het meten van de prestaties van huishoudelijke elektrische vaatwasser;

IEC 60436/2015 Standaardtestmethode voor de prestaties van huishoudelijke elektrische vaatwassers;

QB/T1520-2013 Elektrische vaatwassers voor huishoudelijke en soortgelijke doeleinden;

BS EN50440: 2015+A1: 2020 Efficiëntie van binnenlandse elektrische opslagboilers en Testmethoden

Bestaan uit het laboratorium:

• Prestatietestlaboratorium
• Operatiekamer
• Opslagruimte
• Uitrustingsruimte
• Controlekamer

Prestatielaboratorium:

• 4 teststations;
• Één set koud water en warmwatercircuits, met ondersteunende circuits, kleppen en kranen;
• Één referentie vaatwasser; één wasmachine;
• Elk station is uitgerust met sensoren voor temperatuur, vochtigheid, watertemperatuur, waterdruk en stroomsnelheid;
• Één Yokogawa WT310 per station;
• Elk station is uitgerust met 10 thermokoppels;
• Elk station is uitgerust met 1 ac -power socket en 1 variabele frequentievermogende aansluiting;
• Drainage sloot en rooster;
• Eén set van constante temperatuur en vochtigheid airconditioning -eenheid;
• Één set plafond en luchtkanaal;
• Eén set binnenverlichtingssysteem

Operatiekamer:

• Eén precisie -elektronische balans en één gewone elektronische balans.
• Een titrator.
• Eén strijkmachine.
• Eén wasdrogermachine.
• Witheidsmeter.
• Één oven; (het volgende is alleen voor vaatwasser)
• Eén magnetronoven;
• Een vleesmolen;
• Één operatietabel;
• Een set chemische reagens flessen (vanwege internationale transportbeperkingen kunnen chemicaliën niet worden getransporteerd en moeten ze lokaal worden gekocht door gebruiker).

Storeroom:

• Een koelkast.
• 2 kluisjes.

Equipment Room:

• Één 1m³/h Pure Water Machine;
• Één watertank op hoge temperatuur en een constante temperatuur- en drukwatervoorzieningssysteem;
• Één watertank met lage temperatuur en één constante temperatuur- en drukwatervoorzieningssysteem;
• Één set automatische aanpassingssystemen voor waterhardheid;
• Overeenkomende voedingssysteem;
• Eén variabele frequentie voeding met een enkele fase-uitgang van 15 kW;
• Twee sets van gerelateerde gereedschapskisten en drie gereedschapswagens (gewone trolley, handmatige hydraulische trolley, mobiele trolley).

Controlekamer:

• Eén controlekast.
• Eén set computer- en besturingssysteem.
• Eén set computerbureaus en stoelen.

Voorbeeldtype:

De externe grootte van UUT is niet groter dan (breedte*diepte*hoogte) 1000 mmχ1000mmχ1500mm

Testinhoud (vaatwasser):

• Elektriciteitsverbruik
• Waterverbruik
• Wasprestatie
• Droogprestaties

Testinhoud (wasmachine):

• Stroomverbruik
• Waterverbruik
• Schoonmaakverhouding
• Waskledingpercentage
• Uitdroging prestaties
• Spoelprestaties

Testinhoud (boiler):

• Nominale capaciteit (weegmethode)
• 24 uur inherent energieverbruik
• 24 uur inherente coëfficiënt voor energieverbruik
• De outputsnelheid van het heet water

Laboratoriumruimte Technische parameters:

• Testkamerlichaam: 75 mm dik 0,6 mm dik dubbelzijdig ivoorwitte kleur stalen plaat vlam vertraagde polyurethaanpaneel;
• Testruimte Body Dimensions: 4200*4500*3000mm;
• Testruimtedeur: W (800+800) × H2200mm;
• LED -plafondlampen zijn geïnstalleerd in de kamer;
• Installeer een eenfase variabele frequentiespanningsspanning gestabiliseerde voeding en een netaansluiting bij het teststation;
• Het prestatielaboratorium is uitgerust met een constante temperatuur- en vochtprecisie -airconditioner, temperatuurregeling: 23 ± 2 graden, 20 ± 2 graden; Vochtigheidscontrole: handhaven binnenvochtigheid bij 30 ~ 70rh%: (55 ± 5)%RH, (60 ± 5)%RH, 65 ± 5rh%.
• De vloer van het laboratorium is gemaakt van beton, waterdicht, verhard met anti-skid tegels, en een afwateringstrog wordt op de grond geopend. Het trogoppervlak is bedekt met roestvrijstalen roosters. De afstand tussen de roosters is 20 mm. Het is gemaakt van SUS304 vierkante buizen (25 mm*25 mm*1,5 mm) (geconstrueerd door de gebruiker);

Constante temperatuur- en drukwatervoorzieningssysteem:

• Volgens de vereisten van relevante normen: verschillende specificaties en verschillende categorieën monsters hebben verschillende watertemperatuurvereisten tijdens het testen. Om aan de vereisten te voldoen en het gebruik te vergemakkelijken, biedt het watervoorzieningssysteem twee watervoorraden: één water met lage temperatuur en één waterhelder. Het water met lage temperatuur en water op hoge temperatuur worden verwarmd door warmtepomp plus stroomondersteunde interne circulatie. Elk is uitgerust met een 1m³ staillige stalen binnentank isolatie watertank. De temperatuur, druk en hardheid van de watervoorziening zijn instelbaar.
• Watertemperatuurbereik: water met lage temperatuur: 10-35 ℃ ± 1 ℃;
• Waterdrukbereik: 0,24 ± 0,05 mPa;
• Waterhardheidsbereik: 0 ～ 5 mmol/L ± 0,2 mmol/L, automatisch instelbaar;
• Pure watermachine: 1 m³/h;
• De 4-wegen watervoorziening van het prestatieteststation is uitgerust met een elektromagnetische stroommeter, de watervoorzieningstemperatuur en de watervoorzieningsdrukmeting.

Controle- en parametermeetsysteem

Het besturings- en parametermeetsysteem bestaat voornamelijk uit "Parameter Display Instrument en Operation Control Cabinet" en "Computer Data Processing System".

Controlekast

• Controleer verschillende testoperaties en meten direct verschillende parameters zoals de temperatuur en vochtigheid van de laboratoriumomgeving, het waterverbruik, het elektriciteitsverbruik, de waterdruk en de watertemperatuur van elke geteste wasmachine door de sensor en stuur ze naar de meter voor display. Alle belangrijke controle-instrumenten, sensoren, gegevensverzamelaars, enz. Gaan producten met een zeer nauwkeurige merkname-producten over om gegevensbetrouwbaarheid en testnauwkeurigheid te waarborgen. De parameters zijn als volgt:
• Omgevingstemperatuur en vochtmeting: temperatuur -10 ～ 60 ° C ± 1 ° C, vochtigheid 10 ～ 90% ± 3%.
• Elektriciteitsverbruikmeting van wasmachine:
• Modelnummer: Yokogawa WT310 multifunctionele meter (een van hen met een harmonische functie).
• Specificatie: spanning, stroom, elektrische energie.
• Meetprecisie: 0,25% FS ＋ ± 0,25 lezen.
• Waterdrukmeting: 0 ～ 0,5 mPa ± 0,5%fs.
• Watertemperatuurmeting: PT100, zender, resolutie 0,1 ° C.
• Waterstroommeting: Yokogawa AXG -serie, 3 l/min ～ 100l/min ± 0,5%fs.

Gegevensverwerkingssysteem (vaatwasser):

• De software is gebaseerd op het Windows -besturingssysteem. Het is samengesteld met C#. Het heeft een rijke grafische interface. Naast tabellen kan het ook worden weergegeven en gedrukt in een trendgrafiek.
• De gegevens van het laboratoriumtest Display -gegevens omvatten alle (thermokoppel temperatuur, omgevingstemperatuur en vochtigheid, vermogen, spanning, stroom, frequentie, enz.). Automatisch verzameling en automatisch display, met historische gegevensqueryfunctie, kunnen op elk gewenst moment worden geraadpleegd en afgedrukt (inclusief tijdens de test).
• Alle belangrijke data-acquisitiekaarten, communicatiekaarten, enz. Zijn merkproducten. Zorg voor de betrouwbaarheid van gegevens en de nauwkeurigheid van de test.
• De software -vensterinterface wordt in het Engels weergegeven. Het heeft een vriendelijke interface voor mens en computer. Het kan gegevens in realtime opnemen en opslaan. Realiseer je volledig papierloze operatie. De bewerking is misschien niet gemakkelijk te begrijpen, maar de bewerking is stabiel en betrouwbaar.
• Gegevens die rechtstreeks via communicatie worden verzameld, zijn onder meer: laboratoriumomgevingstemperatuur en vochtigheid, spanning, stroom, vochtigheid, waterdruk, watertemperatuur en watervolume.
• De gegevens van de referentie vaatwasser en andere analytische instrumenten worden handmatig ingevoerd.
• De computer berekent en verwerkt automatisch de rechtstreeks verzamelde en handmatig invoergegevens en genereert automatisch de resultaten in een rapport.
• Andere vereisten zijn gebaseerd op de software die door de leverancier wordt verstrekt en de specifieke bewerking wordt door beide partijen onderhandeld.

Voeding:

• Voeding voor de testruimte: Party A biedt 100kva aan Party B's Electric Control Cabinet
• Voeding voor de te testen machine: eenfase variabele frequentie gereguleerde voeding 15KVA (teststation)
• Test Voedingsvoorziening Karakteristiek Vereisten: Spanningsstabiliteit: ≤1%; Frequentiestabiliteit: ≤0,5%;
