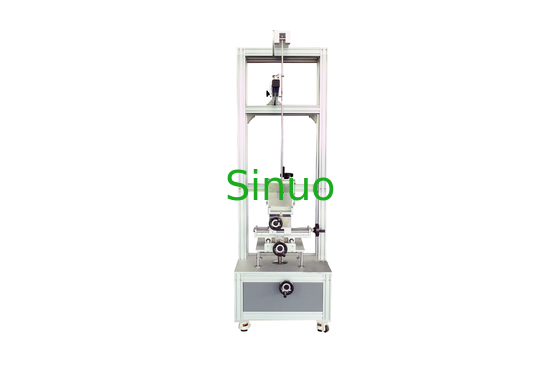

Onderzoeker van de slagkracht van een slinger met een lage energie IEC 60898 voor het testen van schakelaars en stopcontacten

MOQ: 1
Prijs: Customized
Standaardverpakking: multiplex kist
Leveringstermijn: 30 dagen
Betalingswijze: t/t
Toeleveringskapaciteit: 10 sets per maand
Details Informatie
Productbeschrijving
Detailinformatie
Plaats van herkomst
China
Merknaam
Sinuo
Certificering
Calibration Certificate (Cost Additional)
Modelnummer
SN2507
Toegepaste norm:
IEC60898-1
Effectmassa:
150 ± 1 g ((200 g)
Montagebeugelmassa:
10 ± 1 kg
Afmeting Montagebeugel:
175*175*8 mm
Steekproefwaaier:
Paneel/rail/verzonken/paneel Montagetype
Schokkop:
R10 Polyamide, hardheid HR100
Opzettende Steunen:
Kan ±90° draaien
Positieregeling:
100 ̊100 mm verstelbaar
Markeren:

IEC 60898 Pendulum Impact Tester

,

Onderzoeker van de slagkracht van een slinger met lage energie

,

Schakelaar penduluminslagmeter

Productbeschrijving



Laag-energie Pendel Slagtester IEC 60898 voor Stroomonderbreker & Contactdoostest





Productoverzicht:


Deze Laag-energie Pendel Slagtestapparatuur is ontworpen om mechanische slagvastheidstests uit te voeren in overeenstemming met de normen IEC 61009-1:2012 en IEC 60898-1:2015. Het is van toepassing op schakelcontactdozen, paneel- en railgemonteerde stroomonderbrekers, contactoren, installatieboxen en andere elektrische apparaten die tijdens normaal gebruik aan mechanische belasting kunnen worden blootgesteld.

Met behulp van een 1-meter pendelprincipe (test Eha) wordt de slaghamer vanaf een gedefinieerde hoogte losgelaten, waardoor een precieze impact op het testmonster wordt geleverd door middel van gravitatie-energieconversie. Dit simuleert mechanische schokken in de echte wereld om de duurzaamheid en structurele veiligheid van blootgestelde delen te beoordelen.





Belangrijkste kenmerken:



Naleving van de normen: IEC 61009-1:2012, IEC 60898-1:2015
Geen installatie vereist: Vrijstaande constructie, klaar voor gebruik
Flexibele montagebeugel: Volledig verstelbaar in X-, Y-, Z-richtingen (±100 mm) en in staat tot ±90° rotatie rond zowel horizontale als verticale assen
Gerichte slagtests: De loslathoek kan worden aangepast om de voor- of zijkanten van het monster te raken
Veelzijdige monsterondersteuning: Compatibel met paneelmontage, railmontage en verzonken montage stroomonderbrekers





Technische parameters:



Model SN2507
Toepasselijk monsterbereik Paneelmontage, railmontage, verzonken, paneelmontage stroomonderbreker
Slagelementkop R10 polyamide, hardheid HR100
Massa van het slagelement (equivalente massa) 150±1g(200g)
Kwaliteit montagebeugel 10±1Kg
Montagebeugels Kan ±90° roteren rond de montageplaat, de montageplaat kan ±90° roteren rond de verticale as, X, Y, Z drie assen kunnen worden aangepast
Positieregeling Beugel X-100～100mm, Y-100～100mm, Z-100～100mm slag verstelbaar
Zwaai pendel Een stalen pendel met een lengte van 1000±1mm, een massa van 100±1g, een buitendiameter van 9 mm en een wanddikte van 0,5 mm
Slaghoogte 0-500mm, schaalweergave (overeenkomstige hoekconversie)
Stroomonderbreker montageplaat 175*175*8 gelamineerde plaat
Monstervoorziening

Niet-ingesloten stroomonderbreker montagevoorziening

Onderzoeker van de slagkracht van een slinger met een lage energie IEC 60898 voor het testen van schakelaars en stopcontacten 0

Paneelmontage stroomonderbreker montageklemmen

Onderzoeker van de slagkracht van een slinger met een lage energie IEC 60898 voor het testen van schakelaars en stopcontacten 1
Afmeting 860mm×650mm×2000mm
Gewicht Ongeveer 140 KG


Valhoogte:

Energie /J 0,14 0,2 (0,3) 0,35 (0,4) 0,5 0,7 1 2 5 10 20 50
Equivalente massa /kg 0,25 (0,2) 0,25 (0,2) 0,25 (0,2) (0,2) 0,25 0,25 0,25 0,5 1,7 5 5 10
Valhoogte ±1%mm 56 (100) 80 (150) 140 (200) (250) 200 280 400 400 300 200 400 500
Opmerking 1, zie opmerking 3.2.2; Opmerking 2, de energie-eenheid van dit deel van de joule (J) is afgeleid van de standaard zwaartekrachtversnelling (g), de hele waarde van g afgerond: 10m / s2.


Onderzoeker van de slagkracht van een slinger met een lage energie IEC 60898 voor het testen van schakelaars en stopcontacten 2



Onderzoeker van de slagkracht van een slinger met een lage energie IEC 60898 voor het testen van schakelaars en stopcontacten 3



Onderzoeker van de slagkracht van een slinger met een lage energie IEC 60898 voor het testen van schakelaars en stopcontacten 4
