IEC60529 Multifunctioneel IPX3·IPX6 waterspray- en straalproefkamer voor beveiligingstests van omhulsels

MOQ:	1
Prijs:	Customized
Standaardverpakking:	multiplex kast
Leveringstermijn:	30 dagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	10 sets per maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Sinuo

Certificering

Calibration Certificate (Cost Additional)

Modelnummer

SN4416-1400

Binnenkamergrootte:

L1400*B1400*H1400mm

Toegepaste Normen:

L1880*B4200*H2200mm

Afmetingen van producten:

Lengte en breedte ≤1000 mm, hoogte ≤100 mm

Rotatiemethode van de draaitafel:

Altijd positief / positief en negatief alternatief

Draaitafelsnelheid:

1-5 r/min (instelbaar)

Draaischijfdiameter:

￠200 mm en 600 mm

Draaitafel Maximaal draagvermogen:

≤20kg

Oscillerende Snelheid:

IPX3: 15 keer/min; IPX4: 5 keer/min

Productbeschrijving

IEC60529 Multifunctioneel IPX3·IPX6 waterspray- en straalproefkamer voor beveiligingstests van omhulsels

Overzicht van de apparatuur:

Toepassingsgrond: De vernietiging van producten en materialen door natuurlijk water (regen, zee, rivier, enz.) veroorzaakt elk jaar een onberekenbaar economisch verlies.De schade die is veroorzaakt, omvat vooral corrosie., vervaagingen, vervorming, sterkteverlies, uitbreiding, schimmel enz., vooral elektrische producten worden gemakkelijk in brand gebroken door kortsluitingen veroorzaakt door regen.de test van het water van de behuizingsbescherming voor specifieke producten of materialen is een essentieel en cruciaal proces.

Algemene toepassingsgebieden: buitenverlichting, huishoudelijke apparaten, auto-onderdelen en andere elektronische en elektrische producten.

Functie van de apparatuur: de belangrijkste functie van de apparatuur is het testen van de fysische en andere bijbehorende eigenschappen van elektronische en elektrische producten, lampen, elektrische kastjes, elektrische componenten,auto's, motorfietsen en hun onderdelen en onderdelen onder gesimuleerde klimaatomstandigheden.om het ontwerp te vergemakkelijken, verbetering, verificatie en fabrieksinspectie van het product.

De norm: IEC60529:1989 +A1:1999 +A2:2013IPX3, IPX4, IPX5, IPX6-test,figuur 4 en figuur 6.

Vervaardiging:

1Geschikt voor IPX3, IPX4, IPX5, IPX6 waterdichte test van het product.

2De buitenste behuizing is gemaakt van huishoudelijk hoogwaardig stalen plaat en het oppervlak is geverfd met bakvernis, dat mooi en duurzaam is.

3De binnenkamer en de draaitafel zijn allemaal gemaakt van SUS304# roestvrij staal om langdurig gebruik zonder roest te garanderen.

4Er is een transparant waarnemingsvenster aan de deur en LED-verlichting in de kamer, waardoor de bediener de interne test gemakkelijk kan observeren.

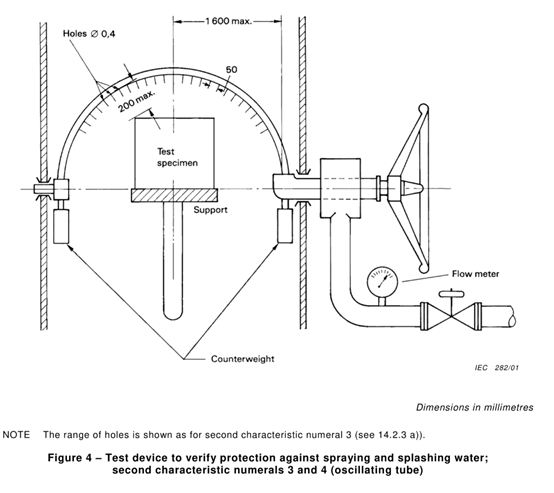

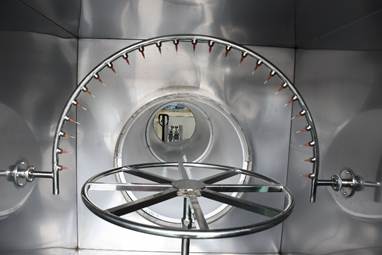

5. IPX34: GeconfigureerdR200mm, R400mm en R600mm oscillerende buizenvolgens de specificaties van IEC60529, figuur 4 (zoals hieronder weergegeven)

图示, 工程绘图

描述已自动生成

6. IPX56: Een sproeierspijp is geconfigureerd volgens de specificaties van IEC60529, figuur 6 (zoals hieronder weergegeven):

IEC60529 Multifunctioneel IPX3·IPX6 waterspray- en straalproefkamer voor beveiligingstests van omhulsels 0

7. Draaiplaat aandrijving: gebruik van hoge kwaliteit stappenmotor, kan automatisch de positieve en negatieve rotatie (vooruit en achteruit:geschikt voor de steekproef-aanstallingstest en voor het voorkomen van kabelopwikkeling).

8De testtijd kan op het touchscreen worden ingesteld.

9Het centrale besturingssysteem heeft een 7-inch touchscreen + PLC. De elektrische componenten zijn van geïmporteerde merken zoals Omron. Het bedradingsproces voldoet aan de eisen van nationale normen.De opstelling van het elektrische bord is redelijk, is de bedrading stevig en is de markering duidelijk.

10. is ingericht met een waterdicht stopcontact in de kamer voor het aansturen van het monster.

11Met veiligheidsbescherming tegen lekken, watertekort, kortsluiting.

Technische parameters:

TechnischeParameters	Basisparameters
	Grootte van de binnenkamer	*L1400W1400H1400mm*
	Grootte van de buitenkamer	L1880W4200H2200mm
	Toegestane afmetingen van producten	Lengte en breedte ≤ 1000 mm, hoogte ≤ 100 mm
	Diameter van de draaitafel	¢ 200 mm en 600 mm
	Maximale draagkracht van de draaitafel	≤ 20 kg
	De snelheid van de draaitafel	1-5 r/min (instelbaar)
	Rotatiemethode van draaitafel	Altijd positief / positief en negatief alternatief
	Metode voor de stroomregeling	Handmatig aanpassen van de stroom door de stroommeter op het paneel aan te passen
	Testtijd	0-999 min
	Stroomvoorziening voor het monster	Geconfigureerd met een waterdicht stopcontact in de kamer, zodat de klant tijdens de test op het monster kan draaien, en kan worden vervaardigd volgens het door de klant gebruikte stopcontact.

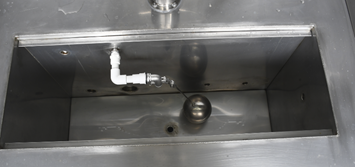

	Watervoorziening voor testen	Met een ingebouwde watertank van ongeveer 90 liter kan het water worden gerecycled
	Totaal gewicht	Ongeveer 450 kg.
	Vereiste locatie	4.4m(D) 2.2m(W) 2.4m(H)
	IPX34 Parameters van oscillerende buizen
	Schommelbuis	R200 mm en R400 mm en R600 mm
	Afstand tussen de spuitstukken	Binnen 200 mm
	Afstand tussen de sproeiopeningen	50 mm
	Schommelhoek van oscillerende buizen	± 60° (IPX3), ongeveer ±160° ((IPX4) (Opmerking: de standaard vereist IPX3:120°; IPX4: bijna 360°, maar omdat er tijdens de test een draaitafel onder een oscillerende buis is, kan 360° niet worden bereikt tijdens de werkelijke test, als er geen draaitafel is,dan kan 360° worden bereikt)
	Hoek tussen twee gaten	120° ((IP3) 180° ((IP4)
	Naaldgat	φ0,4 mm
	Oscillerende snelheid	IPX3: 15 keer/min; IPX4: 5 keer/min
	Waterstroom van elk gat	00,07 l/min + 5%
	Sproeidruk	80-150Kpa
	IPX56 Parameters van het straalstuk
	IPX5 Opening van het spuitstuk	6.3 mm
	IPX6 Opening van het spuitstuk	12.5 mm
	IPX5Jet-stroom	12.5±0.625
	IPX6 Stroomstroom	100 ± 5 l/min
	Waterdruk (Mpa)	Gecorrigeerd volgens de gespecificeerde waterstroom
	Jet afstand	2.5M (mondstuk van het midden van de draaitafel), de afstand kan worden bereikt door de tunnel
	Metode met vaste spuitstuk	Mechanische bevestiging
	Elektrische parameters
	Stroomvoorziening voor apparatuur	380V, 50Hz
	Vermogen van de apparatuur	5.0 kW
	Veiligheidsbeschermingsfunctie	Bescherming tegen lekken, bescherming tegen watertekort, kortsluiting
Gebruiksvoorwaarden	De volgende voorwaarden worden door de gebruiker gegarandeerd en de overeenkomstige verbinding is voltooid.
Gebruik van ruimte	De grond is vlak, de afvoer is glad, vloer en muur zijn waterdicht, Het draagvermogen van de grond is niet minder dan 200 kg/m2. Goed geventileerd Geen sterke trillingen rond het apparaat Geen sterk elektromagnetisch veld rond het apparaat. Geen ontvlambare, explosieve, corrosieve stoffen en stof rond de apparatuur Er moet een geschikte ruimte voor gebruik en onderhoud worden overgelaten rond de apparatuur: Achterzijde, linker en rechterzijde, bovenkant van de apparatuur: 800 mm; voorzijde van de apparatuur: 1400 mm
Milieuomstandigheden	Temperatuur:5°C-35°C Relatieve luchtvochtigheid: ≤ 85% Luchtdruk: 86 kPa106 kPa
Stroomvoorziening Condities
Spanning, frequentie	AC380V; 50Hz; driefasige vierdraad + beschermende gronddraad
Kracht	5.0kW
Beschermende grondweerstand	De grondweerstand van de beschermende aardingsdraad is minder dan 4Ω
Stroomschakelaar	1. De gebruiker moet de lekbeschermingsluchtschakelaar van de overeenkomstige capaciteit voor de apparatuur op de installatieplaats configureren,en de schakelaar moet onafhankelijk van het apparaat worden gebruikt. 2Het is verboden om de mesknop of het stopcontact te gebruiken. 3. De lekbeschermingsluchtschakelaar is niet verder dan 2 meter van de apparatuur.
Waterbron	1De gebruiker moet de waterbron voor de apparatuur op de installatieplaats configureren, de waterdruk is niet minder dan 0,2 MPa en de 4-puntskraan is geïnstalleerd. 2De kraan moet niet meer dan 2 meter van de apparatuur verwijderd zijn. 3Als de watervoorzieningsaansluiting van de klant van een ander type is, moet de klant een adapter voorbereiden.

IEC60529 Multifunctioneel IPX3·IPX6 waterspray- en straalproefkamer voor beveiligingstests van omhulsels 1

IEC60529 Multifunctioneel IPX3·IPX6 waterspray- en straalproefkamer voor beveiligingstests van omhulsels 3
