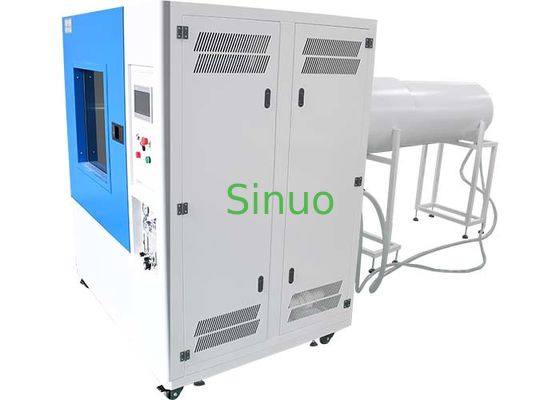

IEC60529 IPX3~IPX6 Sproeikop en slangmondstuktestkamer 512L

De SN4416-512L IPX3 tot IPX6 sproei- en slangmondstuk testkamer is een geïntegreerd waterdicht testingsysteem voor beschermingsgraad, strikt gebouwd volgens IEC 60529:1989 +A1:1999 +A2:2013 (Beschermingsgraden door behuizingen, IP-code). Het ondersteunt IPX3 en IPX4 sproei-/spattesten, evenals IPX5 en IPX6 hogedruk waterstraaltesten, zoals gedefinieerd in Figuur 5 en Figuur 6 van de norm.

Blootstelling aan natuurlijk water – inclusief regen, spatten en hogesnelheid waterstralen – brengt aanzienlijke risico's met zich mee voor elektrische en elektronische producten: kortsluiting, corrosie, schimmel, vervorming en structurele defecten. Deze kamer reproduceert nauwkeurig deze real-world waterblootstellingsomstandigheden, waardoor fabrikanten en externe laboratoria de waterdichte prestaties van producten kunnen verifiëren, het ontwerp van behuizingen kunnen optimaliseren en betrouwbare fabrieksuitgangsinspecties kunnen uitvoeren.

Veel gebruikt voor buitenverlichting, huishoudelijke apparaten, auto-onderdelen, elektrische kasten, regelcomponenten en andere elektrische en elektronische assemblages, combineert het de IPX3/IPX4 sproeikop en de IPX5/IPX6 slangstraalkop in één testunit voor flexibele, efficiënte IP-classificatievalidatie.

• 4-in-1 IP waterdichte test in één kamer: Voer IPX3, IPX4, IPX5 en IPX6 tests uit zonder te wisselen tussen meerdere machines. Afzonderlijke gekalibreerde sproeikoppen volgen IEC 60529 Figuur 5 (IPX3/4) en Figuur 6 (IPX5/6).
• Corrosiebestendige SUS304 roestvrijstalen interne structuur: Kamerinterieur en draaitafel zijn van SUS304 roestvrij staal, met een buitenmantel van gebakken staalplaat voor een lange levensduur tegen water- en vochtigheidscorrosie.
• Duidelijk gehard glazen observatievenster met interne LED-verlichting: Real-time visuele monitoring van monsters tijdens sproei- en straaltesten.
• Programmeerbare draaitafel met stappenmotor: Instelbare rotatiesnelheid van 1-5 tpm, ondersteunt rotatie in één richting of vooruit/achteruit afwisselende rotatie. Achteruit rotatie voorkomt kabelverwikkeling tijdens het testen van aangedreven monsters.
• PLC + 7-inch touchscreen besturingssysteem: Eenvoudige instelling van de testduur (0-999 min). Kern elektrische componenten gebruiken geïmporteerde Omron onderdelen voor stabiele, betrouwbare werking.
• Precisie flow- en drukregeling: Handmatige flow-aanpassing via paneel rotameter, met optionele elektronische flowmeter. Stabiele waterdrukregeling voldoet aan de standaard flowtolerantievereisten.
• Volledige veiligheidsbescherming: Ingebouwde lekbeveiliging, watertekortbeveiliging en kortsluitingsbeveiliging voor stabiele laboratoriumwerking.
• Precisie bewerkte standaard sproeikoppen: Messing 121-gaats sproeikop voor IPX3/4; 6,3 mm (IPX5) en 12,5 mm (IPX6) straalmondstukken voor hogedruk waterstraaltesten.

Deze IP sproeitestkamer wordt gebruikt voor de verificatie van waterdichte prestaties van:

• Buitenverlichting en armaturen
• Huishoudelijke elektrische apparaten
• Auto- en motorfietsonderdelen
• Elektrische kasten, connectoren en elektronische assemblages

IEC 60529:1989 +A1:1999 +A2:2013 – Beschermingsgraden door behuizingen (IP-code). Dekt IPX3, IPX4, IPX5 en IPX6 testvereisten in Figuur 5 en Figuur 6.

• Materiaal: Messing
• Buitendiameter: Ø102 mm; sferische diameter SØ75,5 mm
• Totaal 121 gaten van Ø0,5 mm
• Flow: 10 L/min ±5%, rotameter instelbaar, elektronische flowmeter optioneel
• Werkdruk: 50 ~ 150 kPa; manometerbereik 0 ~ 0,25 MPa
• Sproei-afstand: 300 ~ 500 mm
• Verwijderbaar aluminium beweegbaar schild

• IPX5 mondstuk opening: 6,3 mm, flow 12,5 ±0,625 L/min
• IPX6 mondstuk opening: 12,5 mm, flow 100 ±5 L/min
• Straalafstand: 2,5 m van mondstuk tot draaitafelcentrum
• Druk aangepast om de doelflow te bereiken volgens IEC 60529

• Omgevingstemperatuur: 5 °C ~ 35 °C
• Relatieve vochtigheid: ≤85%
• Atmosferische druk: 86 kPa ~ 106 kPa

• Vlakke vloer met goede afwatering; waterdichte vloer en muur
• Vloerbelasting ≥ 200 kg/m²; goede ventilatie
• Geen sterke trillingen, sterk elektromagnetisch veld, of brandbaar/corrosief stof in de buurt
• Onderhoudsruimte: 800 mm aan achterkant / links / rechts / boven; 1400 mm aan de voorkant

• Wateraanvoer ≥ 0,2 MPa; 4-punts kraan binnen 2 m
• Onafhankelijke aardlekschakelaar binnen 2 m van de machine
