IEC60529:2013 Betrouwbare IPX4-waterdichte testkamer voor EV-opladers

MOQ:	1
Prijs:	Customized
Standaardverpakking:	Multiplex kast
Leveringstermijn:	30 dagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	1 reeks per Maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Sinuo

Certificering

Calibration Certificate (Cost Additional)

Modelnummer

SN448-3A

test standaard:

IEC60529-2013, IPX4 regentest

Stroomsnelheid:

10 L/min ±5% per spuitdop

Testduur:

0,01 s – 99,9 minuten

Neerslag afstand:

0,3–0,5 meter

Nevelrichting:

Handmatig verstelbaar

Mondstuk montage:

Geplaatst op de bovenkant van de regenkamer

Productbeschrijving

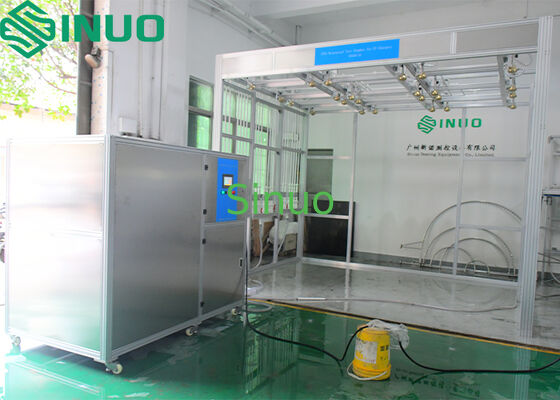

IEC60529:2013 Betrouwbare IPX4-waterdichte testkamer voor EV-opladers

Productinformatie:

Dit volledig automatische waterdichte testsysteem is ontworpen en vervaardigd overeenkomstig:

1.IEC60529:2013 Beschermingsgraden van de behuizing (IP-code)–IPX4

2.Klant’s specifieke eisen voor het opladen van de testlijn voor het opladen van de regenhoop (monstertype, materiaal, maximale afmetingen, maximaal gewicht, enz.)

Het wordt gebruikt om de waterdichte prestaties van oplaadstations (deuren, deksels en afdichtingsinterfaces) tegen regen te evalueren en te controleren of ze voldoen aan de IPX4-beschermingsnormen.

Het systeem is voorzien van een op PLC gebaseerde intelligente centrale bediening, met touchscreen werking en parameterinstelling.5) zijn in een matrixopstelling geplaatst., met verstelbare sproeihoeken, waardoor waterdichte tests op het bovenste oppervlak van laadstations van verschillende specificaties mogelijk zijn.Deze apparatuur is een ideale keuze voor testorganisaties van derden en fabriekslaboratoria.

Testprincipe:

De waterpomp haalt water uit de watertank naar het pijpleidingsproeissysteem.het systeem genereert de vereiste regenval (elke spuitstukWater wordt op het oppervlak van het monster gespoten door middel van IPX4-standaard sproeiers met verstelbare hoeken.

Structuur Samenstelling:

Testruimte voor regen (gebouwd door de gebruiker)	1.Door de gebruiker te bouwen, met inbegrip van de watertank, de afvoerfaciliteiten en het watercirculatiesysteem. 2.De voorzijde is open zodat een vorkhef de laadstapel kan plaatsen. 3.De vloer is voorzien van afvoerkanalen.
Controlekast	1.PLC-gestuurd met 7 inch kleuren touchscreen. 2.Echttijdige stroombewaking via elektronische stroommeter; sproeitijd en stroom snelheid zijn aanpasbaar op het touchscreen. 3.THij is...bedieningskast De installatie zal worden aangesloten op de door de gebruiker zelf gebouwde watertank, die water levert aan alle 24 sprinklers, waardoor continue sproeitesten via het eigen waterrecycling systeem van de gebruiker mogelijk zijn.
Bespuitingsmechanisme	1.Omvat hek- en magnetoventielen, hoofd- en bijleidingen, dragerframes en IPX4-sprinklers met verstelbare hoek. 2.Zoals afgebeeld Hieronder zijn vier verticale palen aan de hoeken geïnstalleerd, met aluminiumprofielen om de sproeiers te plaatsen. 3.De structuur van de aluminiumprofielen kan worden aangegeven inde onderstaande afbeelding en de definitieve afmetingen zullen worden ontworpen volgens de grootte van de gebruiker’s rEen proefruimte. 4.Alle sprinklers zijn op de top van de regen geïnstalleerd test kamer via aluminiumprofielen, ontworpen volgens IEC 60529, figuur 5, met koppen van koper. 5.Sprinklers- Ik ben hier.6 rijen ×4 kolommen (fof de gedetailleerde indeling, zie de volgende figuur). 6.Een hoofdpijplijn levert water aan 24 spuitstukken via zes takpijpen, met vier spuitstukken op elke tak.
Veiligheidsbeschermingsinrichtingen	Zorg voor een betrouwbare en veilige werking van het systeem

Technische parameters:

- Nee, dat is niet waar.	Artikel 1	Parameters
1	Stroomvoorziening	AC380V 50Hz, 15 kW, met luchtschakelaar voor lekkagebeveiliging DDe productie van elektriciteit wordt georganiseerd op basis van gemeenschappelijke lokale elektriciteitsomstandigheden.
2	Grootte van het monster	Standard: 900×900×2400 mm
3	Test standaard.	IEC60529-2013, IPX4 regentest
4	Parameters van het spuitstuk	Buitendeurs:F102 mm Diameter van de bolkap: SF75.5 mm Centrum gat: 1 De twee binnenste ringen: 24 gaten, 30°afstanden Buitenste vier ringen: 96 gaten, 15°afstanden Totaal gaten: 121 De diameter van het gat:F0.5 mm Materiaal: Messing
5	Stroompercentage	10 l/min±5% per spuitstuk, gemonitord met een stroommeter,tDe totale doorstroming kan rechtstreeks via het touchscreen worden ingesteld.
6	Afstand van de regenval	Minimale afstand van de spuitstuk naar het monster: 0.3–0.5 m (per standaard).
7	Richting van het sproeien	De hoek van het mondstuk kan handmatig worden aangepast aan het oppervlak van het monster voor de test.
8	Montage van de spuitstuk	Sproeiers op de bovenkant van de regenkamer, gekanteld 45°naar beneden (instelbaar),6 rijen×4kolommen.
9	Drukmeter	0–1 MPa, afbeeldbaar.
10	Testduur	0.01 s–99.9 minuten, programmeerbaar.
11	Watervoorziening	1.Bespuitwater dat wordt geleverd uit water tank via een merkpomp. 2.Het gespoten water wordt verzameld en gerecycled via het watercirculatiesysteem (het watercirculatiesysteem wordt door de gebruiker gebouwd).
12	Controlesysteem	Mitsubishi PLC, touchscreen interface, stroommeter display. De testduur en de totale waterstroom kunnen via een touchscreen worden ingesteld en gecontroleerd. Handmatige en automatische bedieningsmodus beschikbaar.
13	Registratie van lekken	Handmatige controle
14	Beheer van monsters	Proefpersoon geladen/uitgeladen via heftruck.
15	Veiligheid	Bescherming van fasevolgorde, bescherming tegen lekken, bescherming tegen kortsluiting, bescherming tegen abnormale werking.

Overzicht van de testprocedure:

1.De testduur wordt via het touchscreen ingesteld op basis van het model van de laadstapel.

2.Laad de laadstapel met een vorkhef naar de stoppositie.

3.Start het testprogramma op afstand; het systeem voert automatische regentest uit.

4.Stoppen met het sproeien en verwijderen van het monster.

5.De resultaten worden geëvalueerd en op basis van geregistreerde gegevens wordt vastgesteld of de test geslaagd is of niet.

Hoofdcomponenten en merklijst:

- Nee, dat is niet waar.	Component	Merk/Oorsprong	Eenheid	Qty	Opmerkingen
1	Aanraakscherm	Weintek	pc	1
2	PLC-controller	Mitsubishi	verzamelen	1
3	Waterpomp	Nanfang	pc	2	1 werkend, 1 stand-by
4	Stroomvoorziening	Meanwell (Taiwan)	pc	1
5	Intermediate relais	Omron	verzamelen	1
6	Circuit breaker	Chint.	pc	1
7	Stroommeter	China	pc	1
8	Nabijheidsschakelaar	Yangming (Taiwan)	pc	1
9	Solenoïde klep	Airtac	pc	6
10	Fasebescherming	Omron	verzamelen	1
11	Mechanische onderdelen	Sinuo	verzamelen	1
12	Software	Sinuo	verzamelen	1
13	Sprinklers	Sinuo	verzamelen	24

IEC60529:2013 Betrouwbare IPX4-waterdichte testkamer voor EV-opladers 2

IEC60529:2013 Betrouwbare IPX4-waterdichte testkamer voor EV-opladers 3
