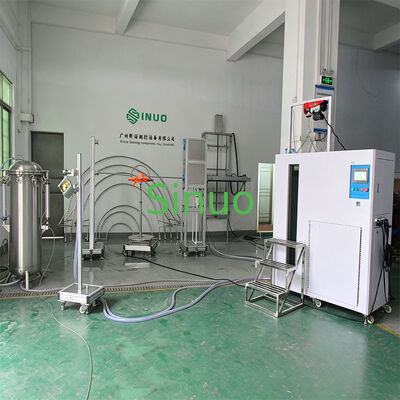

Volledig waterdicht IPX1-IPX8-testsysteem voor de naleving van IEC 60529
| Applied Standard: | IEC 60529 | IP Degrees: | IPX1~IPX8 |
| Control Method: | PLC Programma | Display Device: | Aanraakscherm |
| Drip Area: | 1000×1000mm | Oscillating Tubes: | R200~R1600 mm |
| IPX7 Tank: | Roestvrij staal, 500L | IPX8 Tank: | Diameter 0,6 m |
| - Nee, dat is niet waar. | Naam van het onderdeel | IP-code | Specificaties |
|---|---|---|---|
| 1 | Verticaal regendruppelproefapparaat | IPX1~2 | Druppeloppervlak: 1000 mm*1000 mm |
| 2 | Testapparatuur voor oscillerende buizen | IPX3~4 | Meerdere buisradius: R200 mm tot R1600 mm |
| 3 | Sproeiendop | IPX3~4 | Handmatige bediening voor moeilijk bereikbare gebieden |
| 4 | Slangen spuitstuk | IPX5~6 | Hoogdrukwaterstraalproeven |
| 5 | Geïntegreerde onderdompelingskamer en besturingssysteem | IPX7 | Kamergrootte: 650 mm*600 mm*1500 mm |
| 6 | Diepduikvat | IPX8 | Drukvat: φ600*1000 mm |
| 7 | Draaiplaat | Aanhangsel | φ600 mm, draagvermogen 150 kg |
- Motorbesturing van de druppelbak
- fijnfilter van roestvrij staal voor het filteren van vuil
- Gecomprimeerd luchtsysteem ter voorkoming van naaldverstopping
- met een breedte van niet meer dan 15 mm
- Werktuigloze vervanging van het spuitstuk
| Parameter | Specificatie |
|---|---|
| Toepassing | IPX1- en IPX2-tests |
| Regengebied | 1000 mm × 1000 mm |
| Tankmateriaal | van roestvrij staal |
| Druppelopening | ¢ 0,4 mm |
| Afstand van het gat | 20 mm |
| Regenstroom | 1 mm/min, 3 mm/min, door de gebruiker ingestelde parameters (fout ± 0,5 mm/min) |
| Hoogte van het druppelen van water | 200 mm (automatisch bediend) |
| Testtijd | Minimaal 10 minuten (gebruikerconfigureerbaar) |
| Materiaal van het lichaam | industriële aluminiumlegering |
| Afmetingen (L × D × H) | 1100 × 1200 × 2800 mm |
| Parameter | Specificatie |
|---|---|
| Watervoorziening | > 10 l/min±5% schoon gefilterd water |
| Schommelbuizen | R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm (roestvrij staal) |
| Naaldgat | Φ0,4 mm |
| Inbegrepen hoek | IPX3: 120°; IPX4: 180° |
| Swinghoek | Maximaal ±175° (voorinstelbaar) |
| Swing snelheid | IPX3: 4 s/tijd (2×120°); IPX4: 12 s/tijd (2×360°) |
| Waterstroom | 00,07 l/min per gat (configureerbaar) |
| Een tijd van beproeving | 0.01S ~ 99 uur 59 minuten (voorstelbaar) |
| Drukmeter | 0 tot en met 0,25 MPa |
| Parameter | Specificatie |
|---|---|
| Watervoorziening | Schoon water van 50-150 kPa |
| Diameter van het mondstuk | Externe: Ф102mm; Sferische: SФ75.5mm |
| Hoolconfiguratie | 121 gaten in totaal: 1 middengat, 24 binnengat (30°), 96 buitengat (15°) |
| De diameter van het gat | F0,5 mm |
| Materiaal | met een gewicht van niet meer dan 10 kg |
| Waterstroom | 10L/min±5% (instelbaar met een stroommeter) |
| Buffer | Verwijderbaar voor IPX4-tests |
| Parameter | IPX5 specificatie | IPX6 specificatie |
|---|---|---|
| Watervoorziening | > 12,5 L/min±5% schoon water | > 100 l/min±5% schoon water |
| Diameter van het mondstuk | F6.3mm | F12.5 mm |
| Waterstroom | 12.5±0.625L/min | 100 ± 5 l/min |
| Afstand tot de omheining | 2.5~3m | 2.5~3m |
| Een tijd van beproeving | ≥1min/m2 (minimaal 3 min) | ≥1min/m2 (minimaal 3 min) |
| Testruimtevereisten | Breedte > 3 m met afvoer | Breedte > 3 m met afvoer |
- Watervoorziening voor IPX1-IPX6-tests
- IPX7 onderdompelingstest
- Wateropslag voor IPX8-tests
- Geautomatiseerde besturing van alle waterdichte apparatuur
- Constante temperatuur en constante watertoevoer
- PID-temperatuurregeling: kamertemperatuur ~ 65°C (±3°C)
- Watervoorziening met dubbele stroom (grote en kleine stroom)
- IPX7 onderdompeling automatische liftbeugel
- Fijnfilteringssysteem van roestvrij staal
- Industrieel aluminium legeringsbouwwerk
- Touchscreen-interface met PLC-besturing
- Drukvat: tank van roestvrij staal, diameter 0,6 m, hoogte 1,2 m
- Drukregelingbereik: 0 ~ 5 bar (aanpasbaar)
- Druksysteem: pomp van roestvrij staal + frequentieomvormer
- De drukmeter is nauwkeurig: 0,25 graden, bereik: 6 bar
- Testtijd: 0-99 minuten programmeerbaar
- Maximale grensdruk: 5 bar
- Beschermingssysteem voor drukschakelaars
- 3/4 hoge druk stalen draad slang aansluiting
| Parameter | Specificatie |
|---|---|
| Diameter van de draaitafel | Ø600 mm |
| De snelheid van de draaitafel | 1 rpm |
| Neigingskant | Posities 0° en 15° |
| Testrotatiehoek | 90°, continue rotatie |
| Materiaal van het lichaam | industriële aluminiumlegering |
| Afmetingen (L × D × H) | 800 × 800 × 250 mm |
| Vervoervermogen | Maximaal 150 kg |
| Controle | Reversibele bediening via bedieningskast |
Volledige IPX1-IPX8 waterdichte testoplossing voor IEC 60529-naleving
Het IEC 60529 IPX1-IPX8 geïntegreerde waterdichte testsysteem met volledige functies is een uitgebreide oplossing die is ontworpen voor fabrikanten, testlaboratoria, certificeringsinstanties,en onderzoeksinstituten die een volledig waterinlaatbeschermingsonderzoek vereisen.
In tegenstelling tot conventionele testinstallaties die meerdere onafhankelijke systemen vereisen voor verschillende IPX-beoordelingen, combineert deze geïntegreerde oplossing IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7,en IPX8-testmogelijkheden in één efficiënt platform.
Met één investering kunnen gebruikers het volledige scala aan waterdichte tests uitvoeren dat is vereist volgens IEC 60529 en gerelateerde internationale normen.
Toepasselijke normen
- IEC 60529
- ISO 20653
- IEC 60598
- IEC 60335
- IEC 62196
- IEC 61851
- UL-waterdichtheidstestvereisten
Belangrijkste voordelen
✔ Eén geïntegreerd systeem voor IPX1-IPX8-testing
✔ IEC 60529 conform ontwerp
✔ Verminderde laboratoriumruimte
✔ Lagere investeringskosten voor apparatuur
✔ Verbeterde testdoeltreffendheid
✔ Geschikt voor productontwikkeling, certificering en kwaliteitscontrole
Typische toepassingen
- Huishoudelijke apparaten
- Elektrische laadapparatuur
- EV-connectoren en oplaadgeweren
- Consumentenelektronica
- Elektrische buitenproducten
- LED-verlichtingsproducten
- Batterijpakketten en energieopslagsystemen
- Autocomponenten
- Industriële besturingsapparatuur
Waarom een geïntegreerd IPX1-IPX8-testsysteem kiezen?
Veel laboratoria gebruiken afzonderlijke systemen voor druppel-, sproei-, jetting- en onderdompelingstests, wat resulteert in hogere investeringskosten en verhoogde vloerruimtevereisten.
Het geïntegreerde waterdichte testsysteem IPX1-IPX8 van Sinuo stelt gebruikers in staat om alle vereiste waterbeschermingstests met één gecoördineerde oplossing te voltooien.verbetering van de efficiëntie van het laboratorium en vereenvoudiging van het beheer van de apparatuur.
Of u nu een nieuw testlaboratorium bouwt of bestaande faciliteiten vernieuwd, dit systeem biedt een praktische en kosteneffectieve oplossing voor volledige waterdichte tests volgens IEC 60529.
Welke IPX-tests kunnen worden uitgevoerd?
| Test | Beschrijving |
|---|---|
| IPX1 | Verticaal vallende waterdruppels |
| IPX2 | Test met kantelend druppelwater |
| IPX3 | Test met oscillerende buizen |
| IPX4 | Splashwaterproef |
| IPX5 | Test met waterstraal |
| IPX6 | Krachtige waterstraaltest |
| IPX7 | Tijdelijke onderdompelingstest |
| IPX8 | Continu onderdompelingstest |
Heeft u een volledige IPX1-IPX8 waterdichte testoplossing nodig?
✔ Gratis technisch advies
✔ Assistentie bij de planning van het laboratorium
✔ Op maat gemaakte testsoluties
✔ Wereldwijde installatiesteun
Krijg uw voorstel binnen 24 uur
