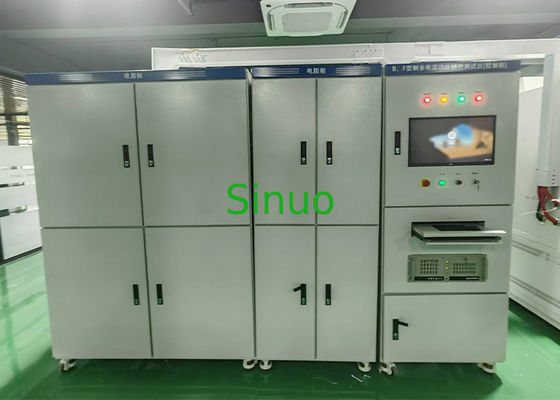

IEC 60898-1 System voor het testen van reststroom van schakelaar 500A

1Werkstroomvoorziening: driefasige vierdraad 380V±10%.

2Vermogen van de apparatuur: 90 KVA.

3Uitgangsspanning: door de gebruiker.

4. wisselstroomtype 50 Hz wisselstroomresiduele stroom: 2mA-10A, continu verstelbaar, nauwkeurigheidsniveau: 0,5 niveau.

20-500A, stappenuitgang, nauwkeurigheidsniveau: 1,5 niveau.

5A-ype Halve-golf pulserende reststroom: 0°: 5mA-7A, 90°: 5mA-5A, 135°: 5mA-2A, nauwkeurigheidsniveau: 2,0 niveau.

6. 150H, 400Hz, 1000Hz reststroom: 2mA-10A, nauwkeurigheidsniveau: 0,5 niveau.

7.Glanzige gelijkstroom: 2mA-10A, nauwkeurigheidsniveau: 1,0 niveau.

8Testfrequentie: 50/60Hz, 150Hz, 400Hz, 700Hz, 1000Hz.

9. Composite Wave (F-type) Bevat 10Hz-inhoud 3,5%, 50/60Hz-inhoud 13,8%, 1000Hz, inhoud 13,8%.

10Timing nauwkeurigheid: 5mS, resolutie 1mS.

11. Driefasige belastingstroom: AC 1-125A, vaste uitgang in weerstandsoverlegging.

12Qingzhi elektrische parameters: AC 500V/5A, nauwkeurigheidsniveau: 0,5 niveau.

13Automatische testinterface:

Automatische bewerking van testelementen en automatische registratie van testgegevens

Testinhoud:

• AC-type

(1) 9.9.2, wanneer er geen belasting is, wordt de reststroom gebruikt voor de test.

(2) 9.9.2.1: Wanneer de reststroom gestaag toeneemt, wordt de juistheid van de actie gecontroleerd.

(3) 9.9.2.2: Wanneer de reststroom is gesloten, wordt de juistheid van de actie gecontroleerd.

(4) 9.9.2.3: Wanneer plotseling de residuele sinusvormige wisselstroom verschijnt, moet de juistheid van de actie worden gecontroleerd.

S-type: wanneer de reststroom en de testtijd in tabel 2 plots worden toegevoegd, gaat het product niet af.

(5) 9.9.2.4: Wanneer de reststroomwaarde tussen 5 In en 500 A plotseling verschijnt, wordt de juistheid gecontroleerd.

De huidige kwaliteitscategorieën zijn: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) 9.9.3 Onder belasting met reststroom.

Bij onder de nominale stroom wordt volgens punt 9 getest.9.2.2 en 9.9.2.3.

(7) 9.9.5 Bijzondere testomstandigheden voor RCD's waarvan de werking verband houdt met de stroomtoevoerspanning.

Test met 0,85 maal en 1,1 maal de nominale spanning.

• Een type

(1) 9.21.1.1 De correcte werking wordt gecontroleerd wanneer de resterende pulserende gelijkstroom blijft stijgen.

(2) 9.21.1.2 Verificatie van de juiste werking in geval van een plotselinge residuele pulserende gelijkstroom

(3) 9.21.1.3 Korrekte werking onder belasting. Bij nominale stroom, test volgens 9.21.1.1

(4) 9.21.1.4 Het juiste functioneren wordt gecontroleerd wanneer residuele pulserende gelijkstroom op 0,006A gelijkstroom wordt geplaatst.

• F-type

(1) 9.1.2 De correcte werking wordt gecontroleerd wanneer de gecombineerde reststroom gestaag toeneemt.

(2) 9.1.3 Bij plotselinge toepassing van de gecombineerde reststroom wordt de correcte werking gecontroleerd.

(3) 9.1.4 De correcte werking van een vierpoolige RCD van het type F wordt gecontroleerd wanneer er een reststroom optreedt wanneer slechts twee polen worden aangedreven.

Test het product met vier polen volgens 9.1.2, maar test alleen de neutrale geleider en een van de lijnen.

(4) 9.1.6 De prestaties worden gecontroleerd onder reststroom bij binnenstorting; een pols met een piekstroom van 10 Ind wordt toegepast, drie keer in de richting van de voorkant en drie keer in de richting van de achterkant wordt gemeten;en het product niet tript.

(5) 9.1.7 Bevestigen van de juistheid wanneer een pulserende gelijkstroomresidualstroom wordt overgezet op een gelijkstroomstroom van 10 mA. Een gelijkstroomresidualstroom van 10 mA wordt overgezet op de gelijkstroomresidualstroom bij nominale frequentie.

• B-type

(1) 9.2.1.2 Verificatie van de juistheid voor sinusvormige reststromen van wisselstroom van 1000 Hz en minder

a. Verhoog langzaam van 0,2 in tot de in tabel 2 gespecificeerde residuele actiewaarde binnen 30 seconden.

b. Controleer de breukstroom; indien de in tabel 2 gespecificeerde stroom plotseling verschijnt, wordt de uitvaltijd van het product getest.

Algemene RCD: T<0,3 s S-type RCD: 0,13 s ≤ T <0,5 s

(2) 9.2.1.3 Verificatie van de correcte werking wanneer wisselstroomresiduele stroom wordt overgelaten op gelijkstroomresiduele stroom.

Op de reststroom van wisselstroom (AC-type) wordt 0,4-voudig de nominale reststroom op de nominale frequentie geplaatst.

De "techniek" voor de "ontwikkeling" van de "techniek" omvat:

(3) 9.2.1.4 Korrekte werking wanneer pulserende gelijkstroomresiduele stroom op een gladde gelijkstroomresiduele stroom wordt geplaatst

Een gelijkstroomresiduele stroom van 0.4 maal de nominale reststroom of een gelijkstroomstroom van 10 mA (het grotere van beide) wordt op de wisselstroom van nominale frequentie (type A) geplaatst, 0° hoek).

(4) 9.2.1.5 Het juiste functioneren wordt gecontroleerd wanneer een gelijkstroomresiduele stroom wordt gegenereerd door een tweefasig rechtgeverscircuit.

a. Verhoog langzaam de stroom van 0,2 in tot 2 in om de stroom van het product te testen.

b. Voeg volgens de in tabel 1 gespecificeerde stroomwaarde plotseling lekkage-stroom toe en test de tijd van het afstoten van het product.

(5) 9.2.1.6 Verificatie van de correcte werking wanneer een gelijkstroomresiduele stroom wordt gegenereerd in een rechtlijningscircuit van een driefasige voedingsbron

a. Verhoog langzaam de stroom van 0,2 in tot 2 in om de stroom van het product te testen.

Volgens de in tabel 1 gespecificeerde stroomwaarde moet de lekkage-stroom plotseling worden verhoogd en moet de tijd voor het afstoten van het product worden getest.

(6) 9.2.1.7.1 Bevestigen van de juiste werking zonder belasting bij het gladmaken van de DC-reststroom

a. Verhoog langzaam van 0,2 in tot 2 in om de productontladingsstroom te testen.

b. Plotselinge toename van de lekstroom volgens de in tabel 1 gespecificeerde stroomwaarde voor de test van de afstotingstijd van het product.

(7) 9.2.1.7.2 Onder belasting wordt gecontroleerd of de werking correct is met een gladde DC-reststroom.

Test de productontladingsstroom door de stroom langzaam te verhogen van 0,2 in tot 2 in.

(8) 9.2.3 De juiste werking van drie- en vierpolige RCD's van het type B wordt gecontroleerd wanneer slechts twee polen worden geleverd.

Voer de test uit overeenkomstig punt 9.2.1.2 en 9.2.1.7.1, die uitsluitend neutraal en eenfasig (eenfasig) vermogen levert.

(9) 9.2.4 Na de test wordt gecontroleerd of de RCD

wordt getriggerd door een teststroom van 2,5 in glad DC.
