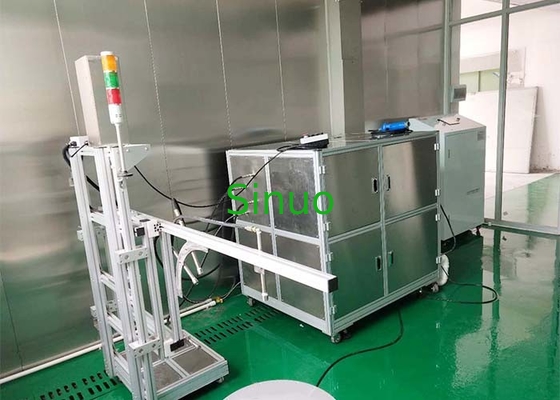

IEC60529 IPX6K9K Hoogdruk- en temperatuurwaterstraalproefsysteem

IEC60529 IPX6K9K Hoogdruk- en temperatuurwaterstraalproefsysteem

Standaard

1. DIN 40050-9:1993 IP-code voor beschermingsniveau van de behuizing

2. ISO 20653:2013 Wegvoertuigen - Beschermingsklassen (IP-codes) - Bescherming van elektrische apparatuur tegen voorwerpen van buitenaf, water en contact

3. GB/T 30038-2013 Wegvoertuigen Beschermingsniveaus van elektrische en elektronische apparatuur (IP-code)

4. IEC 60529: 2013 Beschermingsniveau (IP) -code voor elektrische behuizingen

5. GB 4208-2017 Beschermingsniveau

Functiegegevens:

Het belangrijkste doel van deze apparatuur is het uitvoeren van IPX9K-waterdichte tests op de bescherming van elektrische onderdelen, lampen en elektronische en elektrische producthulzen van auto's.Het is een waterdichte testapparatuur die is ontworpen om de natuurlijke omgeving of kunstmatig hoogdrukwassen van auto's te simuleren.De belangrijkste onderdelen van de apparatuur moeten bestaan uit: hoge druk en hoge temperatuur zuiger waterpomp, driefasige asynchrone motor,en de in- en uitlaatpijpen van de waterpomp moeten met hogedruk slangen worden verbondenDe apparatuur bestaat voornamelijk uit een bedieningskast, een watervoorziening, een hogedrukmond, een elektrische regelaar en een draaitafel.

Technische parameters:

Technische parameters IPX9K

1De test voldoet aan de behoeften van kleine schelpen (monsters met een maximale grootte van niet meer dan 250 mm) en grote schelpen (monsters met een maximale grootte van niet meer dan 250 mm).De maximale geteste steekproefgrootte is:: Ø1150mmX750mm

2Testwatertemperatuur: 80 ± 5 °C, te regelen

3Specificaties van de spuitstukken: op maat gemaakt volgens standaardgrafieken en voldoen aan de eisen van de standaard IPX9K

4- Hoek van het mondstuk: kleine schelp (0°, 30°, 60°, 90°), grote schelp verticale oppervlakte 90°

5. watersproeidruk: 8MPa-10MPa (instelbaar)

6. waterstroming: 14L/min-16L/min (instelbaar)

7Afstand van het water: 100~250 mm verstelbaar

8. Testproduct aansteken: steekproefvermogensinterface

9. Waterpomp: Hoogdruk- en hoogtemperatuurwaterpomp ingevoerd uit Italië.

10Gebruikt voor grote product spuitstukken: de bodem kan elektrisch naar voren en achteruit worden verplaatst, de hoogte naar boven en naar beneden kan elektrisch worden verplaatst,en de 90 graden naar beneden mondstuk kan elektrisch worden bewegd links en rechts.

11Sensor: elektronische druksensor geeft drukwaarde, turbine stroommeter geeft stroomwaarde

12. Beheersing: Automatische controle van tijd, druk en stroom. Het kan de werktijd, stroom en druk van elke mondstuk beheersen.De snelheid van de boosterpomp kan worden gecontroleerd door de frequentie van de frequentieomzetter te veranderen om de ingestelde stroom en druk te bereikenAlle gegevens worden omgezet door middel van intelligente instrumenten weergave op het bedieningspaneel

13. Display: 7-inch Weinview kleuren touchscreen

14. Interface taal: Engels, aanraakscherminvoer

15- Werkwijze: 0°, 30°, 60°, 90° cycluswerk voor kleine produkten, 90° verticale beweging van het mondstuk voor grote produkten of een combinatie van de twee werkwijze

16. Display functie: dynamisch vernieuwen van de steekproefgegevens en het instellen van parameters in realtime. Kan druk, stroom, temperatuur, testtijd, enz. weergeven.

17Beschermingsfuncties: lekbescherming, overbelastingbescherming, kortsluitbescherming, beveiliging van het personeel

18. watervatcapaciteit: ≥ 200L

19Draaiplaat: onderste diameter 800 mm, bovenste draaitafel 350 mm, onderste draaitafel draagkracht 150 kg, bovenste draaitafel draagkracht 25 kg, palen zijn afneembare,kleine producten kunnen op de bovenste draaitafel worden geplaatst, grote producten kunnen direct op de onderste draaitafel worden geplaatst nadat de bovenste draaitafel is verwijderd, rotatiesnelheid: 5 r/min± 1 r/min

20- Stroomvoorziening van de apparatuur: AC380V, 50Hz, 30 kW.

IPX6K technische parameters

1Geschikt voor IPX6K-tests van producten

2. Afsluiting van het mondstuk: ф6.3 mm

3Materiaal van het spuitstuk: roestvrij staal

4. watersproei: 75 l/min

5. watersproeidruk: ongeveer 1000KPa/min

6Testtijd: ten minste 3 minuten, door de gebruiker ingestelde tijd (gecontroleerd door het besturingssysteem)

7. De afstand tussen de spuitstuk en de schelp: 2,5-3 m (gecontroleerd door de tester)

8. mondstukhouder: de hefhoogte en de hoek zijn verstelbaar, wat handig is voor het bevestigen van de mondstuk en niet hand-hand werking vereist

9. Stroom- en drukregeling: realtime monitoring van de stroom- en druksensoren, intelligente regeling van de frequentieomzetters en parameters kunnen worden geselecteerd en ingesteld in de bedieningskast

10Mitsubishi PLC.

11Mens-machine-interface: Weinview, 7-inch, kleuren touchscreen

12Frequentiekonverter: Delta-frequentiekonverter

13. waterpomp: Zuidpomp roestvrij staal verticale pomp

14Watertank: ≥ 500 l watervat van roestvrij staal

15Draaiplaat: onderste diameter 800 mm, bovenste draaitafel 350 mm, onderste draaitafel draagkracht 150 kg, bovenste draaitafel draagkracht 25 kg, palen zijn afneembare,kleine producten kunnen op de bovenste draaitafel worden geplaatst, grote producten kunnen direct op de onderste draaitafel worden geplaatst nadat de bovenste draaitafel is verwijderd, rotatiesnelheid: 5 r/min± 1 r/min (gedeeld door IPX6K en IPX9K)

16Beschermingsfuncties: lekbescherming, overbelastingbescherming, kortsluitbescherming.

17. watersproeipijp: hogedrukslang.
