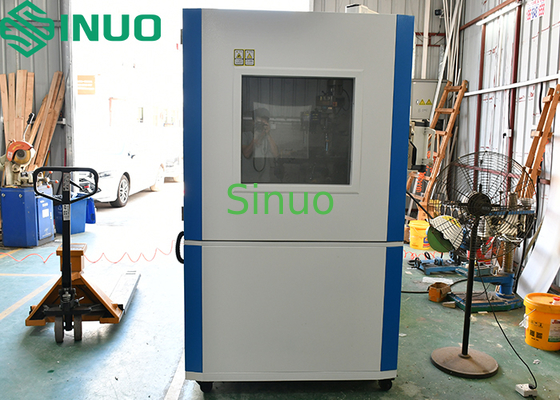

Zand- en Stoftestkamer Simuleert Zanderige Omgevingen IEC60529 Figuur 2

Zand- en Stoftestkamer Simuleert Zanderige Omgevingen IEC60529 Figuur 2

Productinformatie:

Deze apparatuur wordt gebruikt om de weerstand van elektrische en elektronische producten, auto- en motoronderdelen en afdichtingen tegen het binnendringen van zand en stof te testen. Het simuleert natuurlijke en kunstmatig opgewekte zanderige omgevingen om de productprestaties tijdens gebruik, opslag en transport te evalueren, en helpt potentiële schade door deeltjes in de lucht te identificeren.

Conforme normen: IEC60529 Fig 2 IP5X en IP6X, IEC60598-1-2008, IEC60335-1 Clausule 22.1 en etc.

Technische parameters:

1. Stofcondities

1.1 Bakstof temperatuurbereik: RT+10℃ ～ 60℃

1.2 Fijn stof: ≤75 μm

1.3 Grof stof: ≤150 μm

1.4 Stofconcentratie: 2 kg/m³

1.5 Talkpoederdosering: 2–5 kg/m³

1.6 Stofblaasmethode: Van boven naar beneden

2. Luchtstroom & Druk

2.1 Luchtstroomsnelheid: ≤2 m/s

2.2 Luchtstroommeter: 1–20 L/min

2.3 Onderdrukverschilbereik: -10 ~ 0 kPa (instelbaar), Luchtdruk kan vrij worden ingesteld op -2 kPa, -5 kPa, -10 kPa

3. Filtratie & Gaas

3.1 Metaalgaasdiameter: 50 μm

3.2 Nominale afstand tussen lijnen: 75 μm of ≤150 μm

4. Timing Controls (instelbaar)

4.1 Schoktijd: 1 s – 99 uur

4.2 Testtijd: 1 s – 99 uur

4.3 Stofblaasregelcyclus: 1 s – 99 uur

4.4 Vacuümtijd: 1 s – 99 uur

5. Controllerfuncties

5.1 Instelbare stofblaastijd (stop / blazen)

5.2 Cyclus: Willekeurig instelbaar

5.3 Vooringestelde testtijd: 0,1-9999,9 uur (instelbaar)

5.4 Stroomregeling: Aan- Uit-Aan

6. Mechanisch & Elektrisch

6.1 Circulatieventilator: Gesloten legering geluidsarme motor, centrifugaalventilator met meerdere bladen

6.2 Draagvermogen: 20 kg

6.3 Observatievenster: 1 ST

6.4 Verlichtingslamp: 1 ST

6.5 Stekkerdoos voor monster: Stofdichte stekker AC220V / 16A

6.6 Besturingssysteem: PLC-controller + touchscreen

6.7 Vacuümsysteem: Drukregelklep, sproeier, drukregelset, verbindingspijp, vacuümpomp

6.8 Stofverwarmingssysteem: Roestvrijstalen mica-plaat verwarmingshuls

7. Constructie

7.1 Materiaal binnenkamer: SUS201 roestvrijstalen spiegelpaneel

7.2 Materiaal buitenkamer: Elektrostatisch gespoten A3 ijzeren plaat

7.3 Structuur omvat: Testkamer, stofzuigpoort, circulerend stofblaasapparaat, vacuümsysteem, stromingsklep, verwarmingssysteem, beschermingsscherm, enz.

8. Stroom & Omgeving

8.1 Voeding: AC380V, driefasig vijfaderig, 50 Hz, Vereist een aparte 32A luchtbeveiligingsschakelaar met klemmenblokken, Stroomkabel: ≥4 mm²

8.2 Stroomverbruik: 3 kW (onbelast)

8.3 Omgevingscondities: Temperatuur (23±5)℃; relatieve vochtigheid 25%–70% RH; atmosferische druk 86–106 kPa

9. Veiligheidsbescherming

9.1Fasesequentiebeveiliging, Lekstroombeveiliging
