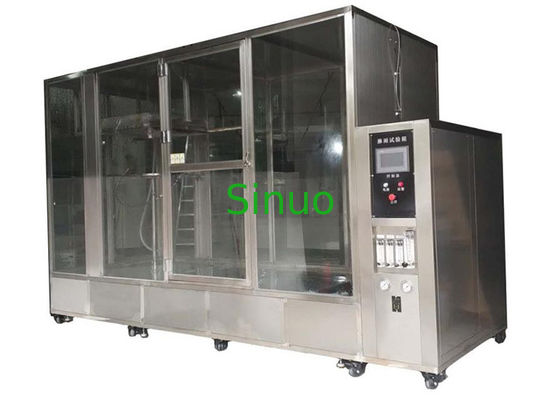

IEC 60529 IPX1 IPX6 Waterdichte testkamer 1800L met SUS304 roestvrij staalconstructie

IEC 60529 IPX1–IPX6 Waterdichtheidstestkamer 1800L met druppelwatertest zwaaipijp & sproeiers

Productoverzicht

De IEC 60529 IPX1–IPX6 Regentestkamer is ontworpen om te evalueren of elektrische en elektronische producten, behuizingen en componenten betrouwbare prestaties kunnen behouden onder gesimuleerde regen, druppelwater, spatwater en krachtige waterstralen. Dit systeem reproduceert nauwkeurig verschillende omgevingsregenomstandigheden om het waterdichtheidsbeschermingsniveau van producten te verifiëren tijdens R&D, kwaliteitscontrole en certificering.

Op grote schaal gebruikt in elektrische apparaten, verlichtingsproducten, schakelkasten, elektronische componenten, auto-onderdelen, bussen, motorfietsen en andere apparatuur, zorgt de kamer voor een goede verificatie van de waterdichtheidsbetrouwbaarheid van het product, ontwerpverbetering en fabrieksinspectie.

Kenmerken:

1. Geschikt voor product IPX1, IPX2, IPX3, IPX4, IPX5, IPX6 waterdichtheidstest.

2. De buitenbehuizing is gemaakt van hoogwaardige binnenlandse staalplaat en het oppervlak is geverfd met bakvernis, wat mooi en duurzaam is.

3. De binnenkamer, draaitafel en oscillerende buis zijn allemaal gemaakt van SUS304# roestvrijstalen plaat om langdurig gebruik zonder roest te garanderen.

4. Kamerstructuur; zelfstandige watertank, water kan worden gecirculeerd; vlotterventiel van de watertank is geïnstalleerd in de watertank, die automatische waterinname regelt; en de apparatuur heeft een detectiefunctie voor een laag waterpeil.

5. Er is een transparant observatievenster (gehard glas) op de deur en LED-verlichting in de kamer, waardoor de operator de interne test gemakkelijk kan observeren.

6. PX12: De druppeltank is gemaakt van vacuüm en gemaakt van roestvrij staal. De contactpositie van de sproeier is gemaakt van messing kegel, wat gemakkelijk is voor de installatie van de sproeier.

7. IPX12: Het heeft de functie van persluchtdroogfunctie. Nadat de test is voltooid, kan het overtollige water in de druppeltank worden verwijderd om vervuiling van water te voorkomen en het speldengat te blokkeren. (Opmerking: gebruikers moeten luchttoevoer leveren).

8. IPX34: De oscillerende buisaandrijving maakt gebruik van een hoogwaardige servomotor. De oscillerende snelheid en hoek zijn nauwkeurig instelbaar. Er is geen probleem met het uit de pas lopen. (Uit de pas: het veroorzaakt een storing van de oscillerende buis, de oscillerende buis raakt de middelste draaitafelas en veroorzaakt schade aan de apparatuur.)

9. De IPX3/4 sproeier en IPX5/6 slangsproeiers zijn gemaakt volgens het volgende:

10. Filtratiemaatregelen: standaard filter met hoge precisie, kan onzuiverheden in kraanwater effectief filteren; filter kan regelmatig worden vervangen.

11. Draaitafelaandrijving: gebruik een hoogwaardige stappenmotor, snelheid en hoek kunnen worden ingesteld op het touchscreen (instelbaar) en kan automatisch de positieve en negatieve rotatie regelen (voorwaarts en achterwaarts: geschikt voor de test met het monster ingeschakeld en om het wikkelen van kabels te voorkomen).

12. De testkamer is uitgerust met een stopcontact voor het monster (AC220, 10A). De voeding van het monster kan worden bestuurd door het programma: stroomuitval (0-999min) - stroom (0-999min) - stroomuitval (0-999min), geschikt voor het monster dat tijdens het testen moet worden in- en uitgeschakeld.

13. De testtijd kan worden ingesteld op het touchscreen. Het instelbereik is 0-999min (instelbaar).

14. Het kerncontrolesysteem maakt gebruik van een 7-inch touchscreen + PLC. De elektrische componenten gebruiken geïmporteerde merken zoals LS en Omron. Het bedradingsproces voldoet aan de eisen van nationale normen. De lay-out van de elektrische plaat is redelijk, de bedrading is stevig en de markering is duidelijk.

15. De kamer is uitgerust met een reserveonderdelendoos, de gemeenschappelijke reserveonderdelen (zoals inbussleutels, filterelementen, naalden, enz.) worden geplaatst voor handige opslag en gebruik.

Technische parameters:

Categorie	Item	Specificatie
IPX1–IPX2 Druppeltest	Binnenkamergrootte	1800 × 1800 × 1800 mm (B×D×H)
	Externe afmetingen	ca. 2500 × 3300 × 2600 mm (B×D×H)
	Druppelplaatgrootte	1200 × 1200 × 60 mm
	Afstand tot monster	200 mm
	Diameter druppelgat	0,4 mm
	Gatafstand	20 mm
	Regenval	1 ±0,5 mm/min ; 3 ±0,5 mm/min
	Draaitafel	IPX1 plat; IPX2 15° kanteling
	Luchtbron	≥ 5 kg (door gebruiker geleverd)
IPX3–IPX4 Oscillerende buistest	Oscillatieradius	200 / 400 / 600 / 800 mm (optioneel)
	Sproeierafstand tot monster	200 mm
	Gatafstand	50 mm
	Sproeihoeken	120° (IPX3) / 180° (IPX4)
	Oscillatiesnelheid	IPX3: 30°/s, 15 cycli/min; IPX4: 5 cycli/min
	Diameter waterstraalgat	0,4 mm
	Debiet per gat	0,07 L/min ±5%
	Sproeidruk	80–150 kPa
IPX5–IPX6 Straalsproeitest	Aantal sproeiers	1 st (IPX5) + 1 st (IPX6)
	Binnendiameter sproeier	IPX5: 6,3 mm / IPX6: 12,5 mm
	Sproeiafstand	2500–3000 mm
	Debiet	IPX5: 12,5 ±0,625 L/min；IPX6: 100 ±5 L/min
	Sproeidruk	30–200 kPa
	Sproeiduur	3–9999 min
	Timerbereik	1–9999 min
	Drukindicatie	Analoge manometer
Structuur & Materialen	Kamer materiaal	SUS304 roestvrij staal + gehard glas
	Frame materiaal	SUS304 roestvrij staal (geborsteld)
	Sproeisysteem	Hogedrukpomp + roestvrijstalen sproeileidingen
	Materiaal sproeileiding	SUS304 roestvrij staal
	Draaitafelsnelheid	1–7 r/min instelbaar
	Draaitafellast	20 kg
	Draaitafelhoogte	300–600 mm instelbaar
	Draaitafeldiameter	200 / 400 / 1000 mm
	Watercirculatiesysteem	Ingebouwde watertank + recirculerende roestvrijstalen pomp
Controlesysteem	Controller	Touchscreen besturingssysteem
	Testtijd instelling	1–999.999 min
	Draaitafelaandrijving	Tandwielmotor (stabiele snelheid)
	Oscillatie aandrijving	Stappenmotor (soepele oscillatie)
	Debietmeting	Digitale debietmeter
	Drukbewaking	Analoge manometer
	Debiet/Drukregeling	Handmatige kleppen + digitale indicator
Omgevingsvereisten	Omgevingstemperatuur	10–35°C (24u gemiddeld ≤28°C)
	Relatieve vochtigheid	≤85% RV
Elektrische vereisten	Voeding	380V, 50Hz, driefasig vijfaderig
	Stroomverbruik	ca. 5 kW
	Aardingsweerstand	< 4 Ω
	Veiligheidsbescherming	Lekkagebescherming, fasesequentiebescherming, alarm
Standaard accessoires	Maatbeker	1 st
	Riem	1 st
	Filterkern	2 st
	Waterbak (Ø200 mm)	1 st
	Schuine bak	1 st
	Ruitenwisser	1 st
	Druppelnaalden	150 st
