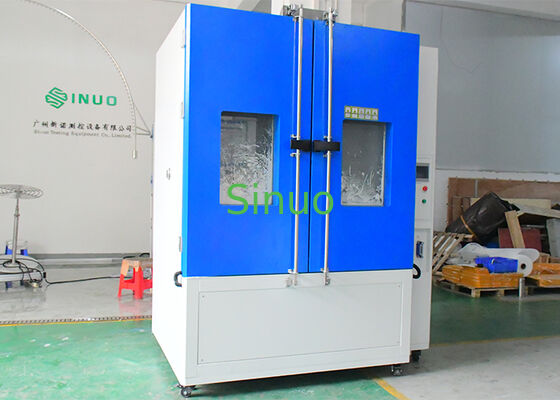

Zand- en Stoftestkamer voor Automotive Elektronica IP5X IP6X IEC60529 Testen
| Inner chamber: | 1500*1000*1500mm (B*D*H) | Outer chamber: | 2000*1800*2300 mm (B*D*H) |
| Fine dust: | Onder 75 mm | Air flow rate: | Neen meer dan 2m/s |
| Shock time: | 1s~99h (regelbaar) | Test time timing: | 1s~99h (regelbaar) |
| Temperature range: | NT1verwarmingsinstallatie | Vacuum time: | 1s~99h (regelbaar) |
| High Light: | Testkamer voor zandstof voor automobielelektronica,IP5X IP6X testkamer met garantie,IEC60529 watertoegang het Testen Materiaal |
||
De zand- en stoftestkamer is een hoogwaardig milieusimulatiesysteem dat is ontworpen in strenge overeenstemming met de IEC 60529 IP5X / IP6X-normen.Het wordt veel gebruikt om de stofdichte prestaties en afdichting betrouwbaarheid van elektrische en elektronische producten te evalueren, auto- en motorfietsonderdelen, behuizingen voor buitenapparatuur en afdichtingssystemen en verbindingen.
Deze geavanceerde stof penetratie test apparatuur simuleert de echte wereld zandstorm en luchtdust omgevingen om te bepalen hoe deeltjesverontreiniging invloed product duurzaamheid, veiligheid,en prestaties.
- Naleving van IEC60529:Voldoet volledig aan de IP5X en IP6X-testvereisten voor stofbescherming, zodat de certificering wereldwijd voldoet.
- Echte Sandstorm Simulatie:Het herstelt natuurlijke en door voertuigen veroorzaakte stofomgevingen, waardoor de productbetrouwbaarheid wordt verbeterd.
- Intelligent PLC-besturingssysteem:Uitgerust met PLC + touchscreen-interface, waarmee nauwkeurige controle over stofblaascycli, testduur, vacuümtiming en luchtstroomparameters mogelijk is.
- Ontwerp voor een hoog efficiënte stofcirculatie:Een innovatief conisch trechter + onderste zuiginstallatie + bovenste verspreidingssysteem zorgt voor een gelijkmatige stofverdeling, continue circulatie en herhaalbare testomstandigheden.
- Duurzame industriële structuur:Innerlijke kamer van roestvrij staal (SUS201 spiegelafwerking) met anti-corrosie gecoate buitenkant voor een lange levensduur onder zware testomstandigheden.
Het systeem heeft een mechanisme voor de circulatie van het stof in een gesloten kringloop: het stof wordt in de bodem van de trechter verzameld, een hogedrukturbineventilator haalt het stof op en vervoert het stof.het stof wordt van bovenaf van de kamer verdeeld, en de zwaartekracht zorgt voor een uniforme verspreiding naar beneden.
Deze continue cyclus geeft een nauwkeurige weergave van stofbeladen luchtstroomomgevingen, die essentieel zijn voor IP-proefproeven.
| Parameter | Specificatie |
|---|---|
| Grootte van de binnenkamer | 1500*1000*1500mm (W*D*H) |
| Grootte van de buitenste kamer | Bijvoorbeeld: 2000*1800*2300 mm (W*D*H) |
| Temperatuurbereik voor het bakken van stof | NT1verwarmingsinstallaties |
| Fijn stof | Onder 75 mm |
| Luchtstroom | Maximaal 2 m/s |
| Stofconcentratie | 2 kg/m3 |
| Talgdosering | 5 kg/m3 |
| Methode van stofblazen | Van boven naar beneden |
| Luchtstroommeter | 1 tot en met 20 L/M |
| Metalen gaasdraaddiameter | 50 mm |
| Nominale afstand tussen lijnen | 75um |
| Schoktijd | 1s ¢ 99h (instelbaar) |
| Tijdstip van de test | 1s ¢ 99h (instelbaar) |
| Stroomcontrolecyclus voor stofblazen | 1s ¢ 99h (instelbaar) |
| Vacuümtijd | 1s ¢ 99h (instelbaar) |
| Circulatieventilator | Gesloten motor met laag geluid van legering. |
| Luchtstroommeter | De vacuümsnelheid wordt gemeten met behulp van een digitale stroommeter |
| Draagkracht | Maximaal 100 kg. |
| Waarnemingsvenster | 1 stuks |
| Verlichting | 1 stuks |
| Stelselsysteem stroomstop van het proefstuk | stofdichte stopcontact AC220V 16A |
| Controlesysteem | PLC-controller + aanraakscherm (Sinuo) |
| Vacuümsysteem | Drukregulerend klep, zuigmond, drukregulerend set van drie stukken, verbindingspijp, vacuümpomp |
| Stofverwarmingssysteem | Verwarmingsjas van roestvrij staal |
| Materiaal van de binnenkamer | SUS201 spiegelpaneel van roestvrij staal |
| Materiaal van de buitenste kamer | Elektrostatische bespuitbehandeling van ijzerplaten A3 |
| Kracht | 3 kW (zonder belasting) |
| Veiligheidsbeschermingssysteem | Bescherming van de fasesequentie, bescherming tegen lekken, abnormale bescherming, bescherming tegen overtemperatuur van het instrument |
- Aan welke normen voldoet deze stofproefkamer?
Het voldoet aan IEC 60529 IP5X en IP6X, die veelvuldig vereist zijn voor de beveiliging van behuizingen. - Welke stof wordt gebruikt bij de test?
Standaard talkpoeder met een deeltjesgrootte van minder dan 75 μm wordt gebruikt om fijnstofcondities te simuleren. - Is het geschikt voor auto-tests?
Het wordt vaak gebruikt voor autocomponenten en afdichtingssystemen.
