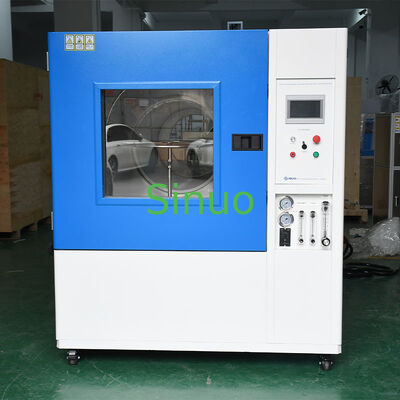

IEC60529 IPX3/IPX4/IPX5/IPX6 oscillerende buis en straalpijptestkamer

MOQ: 1
Prijs: Customized
Standaardverpakking: multiplex
Leveringstermijn: 30 dagen
Betalingswijze: T/T
Toeleveringskapaciteit: 10 sets per maand
Detailinformatie
Productbeschrijving
Detailinformatie
Plaats van herkomst
China
Merknaam
Sinuo
Certificering
Calibration Certificate (Cost Additional)
Modelnummer
SN4416-1400L
Binnenmaat:
1400mm*1400mm*1400mm
Totale maat:
1880 mm * 4200 mm * 2200 mm
Draaitafelsnelheid:
1-5 r/min
Voorbeeld lager:
≤20kg
Schommelbuis:
Aanpasbaar
Sprayhoek:
±160°
Beheersing en werking:
PLC en touchscreen
Toegepaste standaard:
IEC60529-2013 enz.
Markeren:

Jet Nozzle Test Chamber

,

IPX6 Oscillerende Buis Jet Nozzle Testkamer

,

Oscillerende Buis Jet Nozzle Testkamer

Productbeschrijving
IEC60529 IPX3/IPX4/IPX5/IPX6 Oscillating Tube en Jet Nozzle Test Chamber
De IEC60529 IPX3/IPX4/IPX5/IPX6 Oscillating Tube en Jet Nozzle Test Chamber is ontworpen voor uitgebreide waterdichte tests van elektronische en elektrische producten volgens internationale normen.
Apparatuur Overzicht
Natuurlijke blootstelling aan water (regen, zee, rivierwater) veroorzaakt jaarlijks aanzienlijke schade aan producten en materialen, waaronder corrosie, vervaging, vervorming, sterkteafname, uitzetting en schimmel. Elektrische producten zijn bijzonder kwetsbaar voor kortsluiting en brandgevaar door blootstelling aan water. Daarom is waterdichtheidstesten van behuizingen essentieel voor productbetrouwbaarheid en veiligheid.
Toepassingsgebieden
  • Buitenverlichtingssystemen
  • Huishoudelijke apparaten
  • Automotive componenten
  • Elektronische en elektrische producten
Apparatuur Functie
Deze apparatuur test de fysische eigenschappen en prestaties van elektronische en elektrische producten, verlichtingsarmaturen, elektrische kasten, automotive componenten en gerelateerde onderdelen onder gesimuleerde klimatologische omstandigheden. Testresultaten verifiëren of de productprestaties voldoen aan de vereiste normen voor ontwerpverbetering, validatie en kwaliteitscontrole.
Naleving Normen
IEC60529:1989 +A1:1999 +A2:2013 "Beschermingsgraden door behuizingen (IP-code)" voor IPX3, IPX4, IPX5 en IPX6 testen volgensfiguur 4 en 6.
Apparatuur Kenmerken
  • Geschikt voor IPX3, IPX4, IPX5 en IPX6 waterdichtheidstests
  • Hoogwaardige stalen buitenbehuizing met geëmailleerde afwerking voor duurzaamheid
  • SUS304 roestvrijstalen binnenkamer en draaitafel voor corrosiebestendigheid
  • Transparant observatievenster met interne LED-verlichting voor testmonitoring
  • IPX3/4: Geconfigureerd met R200mm, R400mm en R600mm oscillerende buizen volgens IEC60529 figuur 4 specificaties
  • IPX5/6: Geconfigureerd met sproeikop volgens IEC60529 figuur 6 specificaties
  • Hoogwaardige stappenmotor voor draaitafel aandrijving met automatische vooruit/achteruit rotatiecontrole
  • Programmeerbare testduur: 0-999 minuten via touchscreen interface
  • 7-inch touchscreen + PLC besturingssysteem met Omron elektrische componenten
  • Interne waterdichte stekkerdoos voor stroomvoorziening van monsters tijdens testen
  • Uitgebreide veiligheidsvoorzieningen: lekbeveiliging, watertekortbeveiliging, kortsluitingbeveiliging
Technische Specificaties
Technische Parameters Basis Parameters
Afmetingen Binnenkamer L1400×B1400×H1400mm
Afmetingen Buiten Kamer L1880×B4200×H2200mm
Toegestane Productafmetingen Lengte en breedte ≤1000mm, hoogte ≤100mm
Diameter Draaitafel ￠200mm en 600mm
Maximale Belasting Draaitafel ≤20KG
Snelheid Draaitafel 1-5 omw/min (instelbaar)
Rotatie Draaitafel Altijd positief / positief en negatief afwisselend
Stroomregeling Handmatige regeling via flowmeter
Testtijd 0-999 minuten
Stroomvoorziening Monster Interne waterdichte stekkerdoos voor stroomvoorziening van monsters tijdens testen
Wateraanvoer Ingebouwde watertank van 90L met recyclingmogelijkheid
Totaal Gewicht Ongeveer 450kg
Benodigde Ruimte 4.4m(D)×2.2m(B)×2.4m(H)
IPX3/4 Oscillerende Buis Specificaties
Oscillerende Buis R200mm, R400mm en R600mm
Afstand Mondstuk-Monster Binnen 200mm
Afstand Sproeigaatjes 50mm
Zwaaihoek Oscillerende Buis ±60° (IPX3), ongeveer ±160° (IPX4)
Hoek Tussen Twee Gaten 120° (IPX3), 180° (IPX4)
Naaldgat φ0.4mm
Oscillerende Snelheid IPX3: 15 keer/min; IPX4: 5 keer/min
Waterstroom per Gat 0.07 L/min +5%
Sproeidruk 80-150Kpa
Opmerking: Standaard vereist IPX3: 120°; IPX4: bijna 360°. Vanwege de plaatsing van de draaitafel kan 360° niet worden bereikt tijdens daadwerkelijke tests. Zonder draaitafel kan 360° worden bereikt.
IPX5/6 Jet Nozzle Specificaties
IPX5 Mondstuk Straalopening 6.3mm
IPX6 Mondstuk Straalopening 12.5mm
IPX5 Straalstroom 12.5±0.625 L/min
IPX6 Straalstroom 100±5 L/min
Waterdruk Aangepast volgens gespecificeerde waterstroom
Straalafstand 2.5M (mondstuk vanaf middelpunt draaitafel)
Bevestigingsmethode Mondstuk Mechanische bevestiging
Elektrische Parameters
Voeding 380V, 50Hz
Apparatuur Vermogen 5.0KW
Veiligheidsvoorzieningen Lekbeveiliging, watertekortbeveiliging, kortsluitingbeveiliging
Installatie Vereisten
Gebruik van Ruimte
  • Vlakke vloer met goede afwatering
  • Waterdichte vloeren en muren
  • Vloerbelasting ≥200kg/m²
  • Goed geventileerde ruimte
  • Geen sterke trillingen of elektromagnetische velden
  • Geen brandbare, explosieve, corrosieve stoffen of stof
  • Onderhoudsruimte: 800mm achter, links, rechts, boven; 1400mm voor
Omgevingsomstandigheden
  • Temperatuur: 5℃～35℃
  • Relatieve vochtigheid: ≤85%
  • Luchtdruk: 86kPa～106kPa
Voeding Vereisten
  • Spanning/Frequentie: AC400V; 50Hz; driefasig vierdraads + beschermende aarde
  • Vermogen: 5.0kW
  • Beschermende aardingsweerstand: <4Ω
  • Speciale aardlekschakelaar binnen 2 meter
  • Geen messchakelaars of stopcontacten toegestaan
Waterbron Vereisten
  • Waterdruk ≥0.2Mpa met 4-punts kraan
  • Kraanpositie binnen 2 meter van apparatuur
  • DN15 waterleiding type (adapter vereist indien anders)
IPX5-6 Watertest Weergave
IPX5-6 water test chamber operational display IPX5-6 water test chamber close-up view
