IEC 61009-1 Residuele stroomtoetser voor schakelaar 500A

IEC 61009-1 Residuele stroomtoetser voor schakelaar 500A

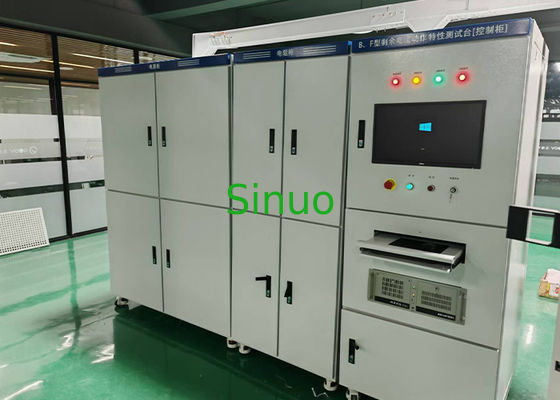

Overzicht van de apparatuur:

1. lekcontrolekast:
Het lekcontroleservice bestaat voornamelijk uit drie lekproefmachines (S1 gesloten lek, B type 10A lek en 500A lek) samen met de besturingscircuit.
Het ondersteunt uitgebreide testen van alle soorten residuele stroomonderbrekers (RCCB's) die momenteel in gebruik zijn, waaronder:

• AC-type(50 Hz sinusgolf AC)
• Een type(50 Hz sinusgolf AC + pulserende DC)
• F-type(variabele frequentie AC en samengestelde golven)
• B-type(all-function type)

Het is in staat om verschillende vormen van reststromen te genereren en te testen, zoals:

• Sinusoïdaal wisselstroomresiduele stroom bij frequenties van 150 Hz, 400 Hz, 1000 Hz en lager
• AC-residuele stroom op een gelijkstroomresiduele stroom geplaatst
• Pulserende gelijkstroomresiduele stroom op een glad gelijkstroomresiduele stroom geplaatst
• Pulserende gelijkstroomresiduele stroom, gegenereerd door tweefase- of meerfase-rechtlijners
• Vloeibare gelijkstroom

2Automatisch besturingssysteem:
Het automatische besturingssysteem bestaat voornamelijk uit:

• Advantech industriële computer (i7 CPU, 8G RAM)
• 210,5-inch LCD-scherm
• HMI van het MCGS-toetspaneel
• Qingzhi-modules voor het verkrijgen van elektrische parameters
• Omron PLC
• Verscheidene onderdelen voor laagspanningsregeling
• met een diameter van niet meer dan 50 mm

3. 125A belastingstroom:
Het belastingsysteem zorgt voor eenvolledig weerstandsbelasting verstelbaar van 1A tot 125A, samengesteld uit meerdere parallelle weerstanden met specifieke waarden (0,5A, 1A, 2A, 3A, 5A, 10A, 10A, 20A, 40A, 50A).
Het schakelen van de lading wordt bestuurd door contactors, metautomatische aanpassing en gelijktijdige werking in drie fasen.

Technische parameter

Inhoud van de test

AC-type
(1) wanneer er geen belasting is, wordt de reststroom gebruikt om te testen.

(2) Wanneer de reststroom gestaag toeneemt, wordt de juistheid van de actie gecontroleerd.

(3) Wanneer de reststroom is gesloten, wordt de juistheid van de actie gecontroleerd.

(4) Wanneer plotseling de residuele sinusvormige wisselstroom verschijnt, moet de juistheid van de actie worden gecontroleerd.

S-type: wanneer de reststroom en de testtijd in tabel 2 plots worden toegevoegd, gaat het product niet af.

(5) Wanneer de reststroomwaarde tussen 5 In en 500 A plotseling verschijnt, wordt de juistheid gecontroleerd.
De huidige kwaliteitscategorieën zijn: 5A, 10A, 20A, 50A, 100A, 200A, 500A.

(6) Onder belasting met reststroom.
Bij onder de nominale stroom wordt volgens punt 9 getest.9.2.2 en 9.9.2.3.

(7) Speciale testomstandigheden voor RCD's waarvan de werking verband houdt met de voedingsspanning.
Test met 0,85 maal en 1,1 maal de nominale spanning.

Een type
(1) Controleer de correcte werking wanneer de residuele pulserende gelijkstroom blijft stijgen

(2) Controle van de juiste werking bij plotselinge residuele pulserende gelijkstroom

(3) Korrekte werking onder belasting, met nominale stroom, volgens 9.21.1.1

(4) Controleer de correcte werking wanneer residuele pulserende gelijkstroom op 0,006A gelijkstroom wordt geplaatst

F-type
(1) Controleer de correcte werking wanneer de gecombineerde reststroom gestaag toeneemt.

(2) Controleer de correcte werking wanneer de gecombineerde reststroom plotseling wordt aangebracht.

(3) Bevestig de correcte werking van een vierpool F-type RCD wanneer er een reststroom verschijnt wanneer slechts twee polen worden aangedreven.
Test het product met vier polen volgens 9.1.2, maar test alleen de neutrale geleider en een van de lijnen.

(4) Het vermogen wordt gecontroleerd onder inrush-residuele stroom.en het product niet tript.

(5) Gelijkheid worden gecontroleerd wanneer een pulserende gelijkstroomresidualstroom wordt overgezet op een 10mA gladstroom.

B-type
(1) Verificatie van de juistheid voor sinusvormige reststromen van wisselstroom van 1000 Hz en lager
a. Verhoog langzaam van 0,2 in tot de in tabel 2 gespecificeerde residuele actiewaarde binnen 30 seconden.
b. Controleer de breukstroom; indien de in tabel 2 gespecificeerde stroom plotseling verschijnt, wordt de uitvaltijd van het product getest.
Algemene RCD: T<0,3 s S-type RCD: 0,13 s ≤ T <0,5 s
IEC 62423 System voor het testen van reststroom van schakelaar 500A 0

(2) Bevestiging van de correcte werking wanneer de reststroom van wisselstroom op de reststroom van gelijkstroom wordt geplaatst.
Op de reststroom van wisselstroom (AC-type) wordt 0,4-voudig de nominale reststroom op de nominale frequentie geplaatst.
De "techniek" voor de "ontwikkeling" van de "techniek" omvat:

(3) Korrekte werking wanneer pulserende DC-reststroom op glad DC wordt geplaatstreststroom
IEC 62423 System voor het testen van reststroom van schakelaar 500A 1
Een gelijkstroomresiduele stroom van 0.4 maal de nominale reststroom of een gelijkstroomstroom van 10 mA (het grotere van beide) wordt op de wisselstroom van nominale frequentie (type A) geplaatst, 0° hoek).

(4) Bevestig de correcte werking wanneer een gelijkstroomresiduele stroom wordt gegenereerd door een tweefasig rechtstellerscircuit
a. Verhoog langzaam de stroom van 0,2 in tot 2 in om de stroom van het product te testen.
b. Voeg volgens de in tabel 1 gespecificeerde stroomwaarde plotseling lekkage-stroom toe en test de tijd van het afstoten van het product.
IEC 62423 Circuit Breaker 500A Reststroom Testsysteem 2

(5) Verificatie van de juiste werking bij het genereren van een gelijkstroomresiduele stroom in een rechtlijningscircuit van een driefasige voedingsbron
a. Verhoog langzaam de stroom van 0,2 in tot 2 in om de stroom van het product te testen.
Volgens de in tabel 1 gespecificeerde stroomwaarde moet de lekkage-stroom plotseling worden verhoogd en moet de tijd voor het afstoten van het product worden getest.
IEC 62423 Circuit Breaker 500A Residual Current Testing System 3

(6) Bevestig de correcte werking zonder belasting bij het glad maken van gelijkstroomresiduele stroom
a. Verhoog langzaam van 0,2 in tot 2 in om de productontladingsstroom te testen.
b. Plotselinge toename van de lekstroom volgens de in tabel 1 gespecificeerde stroomwaarde voor de test van de afstotingstijd van het product.
IEC 62423 Systeem voor het testen van reststroom van schakelaar 500A 4

(7) Onder belasting wordt gecontroleerd of de werking correct is met een gladde DC-reststroom.
Test de productontladingsstroom door de stroom langzaam te verhogen van 0,2 in tot 2 in.

(8) Bevestig de correcte werking van drie- en vierpolige RCD's van het type B wanneer slechts twee polen worden geleverd.
Voer de test uit overeenkomstig punt 9.2.1.2 en 9.2.1.7.1, die uitsluitend neutraal en eenfasig (eenfasig) vermogen levert.

(9) Na de test moet worden gecontroleerd of de RCD wordt geactiveerd door een teststroom van 2,5 In gelijkstroom.

Stroom-outputgolfvorm

1. type A 0°

2. type A 90°

3. type A 135°

4. AC-type

5. DC+

6. AV-type 1000 Hz

7. DC2P

8. samengestelde golf

9Actietijd AC300mA

10. Actietijd DC1000mA
